Как разобрать Lenovo P780

Смартфон Lenovo P780 знаменитой в России фирмы, по производству современной цифровой, компьютерной, мобильной техники, Lenovo завоевал огромную популярность нашего населения. И конечно же, как и с любым другим устройством с ним часто случаются маленькие неприятности, устранить которые можно в сервисном центре либо попробовать самостоятельно.

Инструкция "Как разобрать Lenovo P780" поможет сделать первый шаг к решению проблемы Вашего гаджета. Однако советуем Вам обратиться к специалистам сервис центра "GrandPhone", чтобы не сделать хуже, так после неквалифицированного вмешательства может значительно вырасти. Помните всю информацию Вы используете на свой страх и риск. Автор за Ваши действия ответственности не несет.

И так, приступаем к делу:

  1. Снимаем металлическую крышку АКБ.

    Разборка Lenovo P780


  2. Выкручиваем болтики по краям корпуса.

    Разборка Lenovo P780


  3. Приступаем к демонтажу задней части корпуса. Плоским инструментом, это может быть стоматологическая лопатка либо жесткий медиатор, освобождаем ее от защелок с правой стороны, отпускаясь вниз по периметру.

    Разборка Lenovo P780

    Разборка Lenovo P780


  4. С нижней части двигаемся дальше и отщелкиваем левую часть корпуса смартфона.

    Разборка Lenovo P780

    Разборка Lenovo P780


  5. Теперь заднюю часть можно с легкостью снять и отложить в сторону.

    Разборка Lenovo P780

    Разборка Lenovo P780

  6. Следуем дальше. Теперь нам надо снять аккумуляторную батарею. Отсоединяем разъем АКБ от платы, выкручиваем два болтика, на которых она  держится: один сверху и один в нижней части.

    Разборка Lenovo P780

    Разборка Lenovo P780

    Разборка Lenovo P780

    Разборка Lenovo P780

    Разборка Lenovo P780

    Разборка Lenovo P780


  7. Приступаем к демонтажу основной платы. Отсоединяем коаксиальный антенный кабель, шлейф дисплея и тачскрина, как изображено на фото снизу.

    Разборка Lenovo P780

    Разборка Lenovo P780

    Разборка Lenovo P780


  8. Выкручиваем два фиксирующих плату болтика.

    Разборка Lenovo P780

    Разборка Lenovo P780


  9. Отклеиваем кнопки громкости, они держатся на двухстороннем скотче и переворачиваем плату, как на картинке.

    Разборка Lenovo P780

    Разборка Lenovo P780


  10. В нижней части, с обратной стороны платы, прикреплен шлейф, идущий к платке с системными разъемами. Отсоединяем его.

    Разборка Lenovo P780


  11. Убираем плату в строну. В принципе на этом разбор окончен.

    Разборка Lenovo P780

    Разборка Lenovo P780

    Разборка Lenovo P780



Теперь как и было обещано, выкладываю несколько фотографий сделанных во время замены дисплейного модуля в сборе с сенсорным стеклом на Lenovo P780. Выглядел он примерно так:

Разборка Lenovo P780

А это наш дисплей, который мы и будем устанавливать.

Разборка Lenovo P780

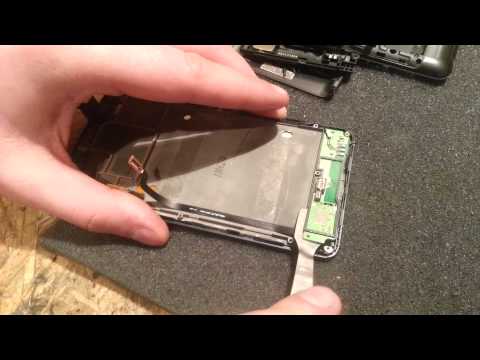

Но для начала нам придется снять старый разбитый экран, который очень хорошо держится на двухстороннем скотче по периметру металлической рамки. Для этого немного прогреваем дисплей феном, чтоб легче отклеивался и начинаем демонтировать его с нижней части. Примерно вот так:



Разборка Lenovo P780

Разборка Lenovo P780

Разборка Lenovo P780

Далее удаляем остатки скотча с рамки, приклеиваем новый по всему периметру. Лучше если он будет нанесен в два слоя.

Разборка Lenovo P780

Вклеиваем наш новый модуль на место и получаем готовую рабочую переднюю панель. Останется только собрать аппарат следуя этой же инструкции в обратном порядке.



Разборка Lenovo P780

Разборка Lenovo P780

Вот так вот выглядит Леново после проведенного ремонта по замене экрана.

Разборка Lenovo P780




Теги: , ,

Комментарии

Написать

Олег 24 сентября 2014 — (21:57)

По контуру экрана была какая то черная масса. Вроде не клейкая, т.е. обратно к ней экран не клеится. При замене экрана чем заменяется эта масса?

Администратор 24 сентября 2014 — (21:58)

 Можно использовать двухсторонний скотч, либо специальный силиконовый клей.

mav 10 октября 2014 — (20:21)

Вы меняли экран с тачскрином вместе?

Администратор 10 октября 2014 — (20:22)

 Да, мы меняем тачскрин вместе с дисплеем на p780.

павел 22 декабря 2014 — (08:56)

Поврежден шлейф, который идет от дисплея. Возможно ли его поменять или придется менять полностью весь экран

Администратор 22 декабря 2014 — (08:57)

 Придется менять весь экран полностью.

Добавить комментарий

Как к вам обращаться:
Email:
Комментарий:
Нажимая на кнопку "Добавить", я даю
Введите цифры на картинке и нажмите "Добавить":

Представьтесь, пожалуйста:
Ваш аппарат: (брэнд и модель)
Ваш email: (не будет отображаться)
Ваш вопрос:
Нажимая на кнопку "Отправить", я даю

Введите цифры на картинке и нажмите «Отправить»:

Алексей 09 ноября 2016 — 17:55 lenovo p780

Сколько будет стоит замена экрана, с Вашими запчастями?

Администратор 10 ноября 2016 — 07:06

Доброго времени суток, Алексей. Замена модуля на p780 стоит 3600 (качество АА), 4200 (качество ААА).

С Уважением, Администратор СЦ "ГрандФон".

Артем 19 августа 2016 — 15:32 Lenovo p780

Треснуто стекло экрана. Тачскрин не работает. Дисплей работает. Сколько это будет стоить?

Администратор 22 августа 2016 — 12:46

Доброго времени суток, Артем. Замена модуля экрана целиком 3900 (качество АА), 4400 (качество ААА).
