Ремонт рулевой рейки ВАЗ своими руками

ремонт рулевой рейки своими рукамиЛюбой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки. Следующие признаки помогут Вам определить состояние рулевой рейки:
  1. Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
  2. Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.
Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:
  1. купить новую рулевую рейку
  2. восстановить рулевую рейку на СТО
  3. отремонтировать рулевую рейку самостоятельно
Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука - это все сделать самому.Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:
  1. Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
  2. Более полный комплект с подшипниками и валами стоит порядка 500р.
  3. Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.
Для отворачивания гайки крепления подшипника шестерни применяем специальный ключКроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).Конструкция рулевой рейки следующая.специальный ключ для рулевой рейкиСнятие и установка рулевой рейки на ВАЗ 2110. Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки - почти треугольную (одна из  граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!

xn--2111-43da1a8c.xn--p1ai

Ремонт рулевой рейки с ГУР своими руками

Разборка рулевой рейки с ГУРНе секрет, что небольшая часть автомобилей десятого семейства выпускалась с гидроусилителем руля. Безусловно, управлять автомобилем стало удобнее, но шум или стук в рулевой рейке может все испортить. А на сколько сложно выполнить ремонт рулевой рейки с гидроусилителем руля самостоятельно ? Для сравнения, на фото показана рулевая рейка ВАЗ 2110 с ГУР и без. Перед началом работ потребуется купить ремкомплект рулевой рейки. Состоит он из: втулка опорная рейки, упор рейки, гайка упора рейки, 2 уплотнительных кольца и хомуты для пыльников рейки. Опорные втулки рулевой рейку с ГУР и без – разные ! Поэтому если Вы хотите выполнить ремонт рейки максимально быстро, то лучше найти оригинальную опорную втулку для рейки с ГУР. В противном случае потребуется доработать обычную.рейка рулевая ваз 2110 с гур и безрейка рулевая ваз 2110 с гур и безремкомплект рулевой рейки 2110

Как слить жидкость с ГУР

Для удобства можно снять адсорбер и отодвинуть бачок ГУР в сторону.сливаем жидкость с бачка ГУР
  1. Откачиваем шприцом жидкость из бачка ГУР;
  2. Снимаем шланг с бачка, который идет на насос, и затыкаем отверстие в бачке;
  3. Шланг опускаем вниз, и вставляем в емкость. Крутим руль, но двигатель не запускаем. Ждем пока жидкость не сольется.
Откручиваем обратку (хомут под отвёртку), затыкаем быстро шланг подобранным заранее болтом.Откручиваем шланг высокого давления (ключи 17 и 19), затыкаем деревянной палочкой.шланг высокого давления и обратка ГУРотсоединяем и затыкаем шланг обратки ГУРшланг высокого давления ГУРшланг высокого давления ГУРАналогичный процесс показан в отчете замена жидкости ГУР.

Снятие рулевой рейки с ГУР

  1. Поднимаем авто на домкрат, и ставим перед на "козлы".
  2. Откручиваем защиту двигателя.
  3. Откручиваем защиту рейки от жары катколлектора (3 гайки под ключ на "10"). Если ее не демонтировать, то она будет мешать при вытаскивании самой рейки).
  4. Откручиваем крепления рулевой рейки (4 гайки головкой на "13").
  5. болт нижнего фланца эластичной муфтыОтворачиваем под рулем болт на "13" нижнего фланца эластичной муфты (см. фото).
  6. Если рулевая рейка сама не "упала", то помогаем ей отверткой, вставляя ее между карданом и валом.
  7. Выводим вал рейки из салона, а потом переворачиваем.
Теперь, чтобы вытащить рулевую рейку можно поступить одним из способов:

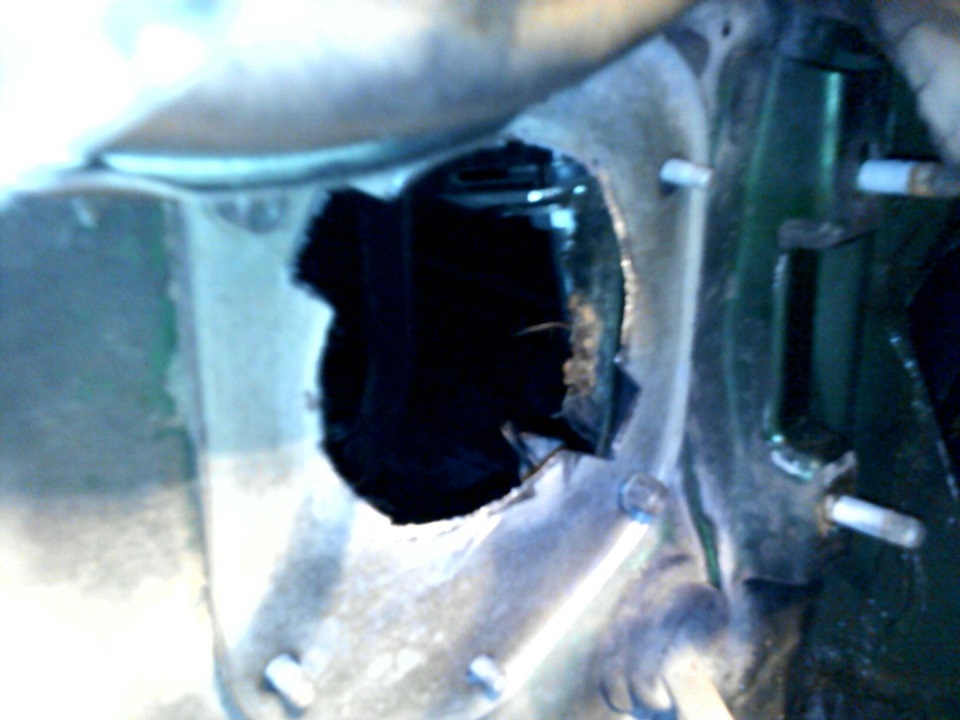

  1. Открутить патрубки подачи и обратки от рейки (2 болта под шестигранник на 6 или на 8, резьбовые отверстия затыкаем поролоном), и снять рейку автомобиля через окно под левым крылом.
  2. Если открутить патрубки от рулевой рейки не получится, тогда можно открутить правую рулевую тягу и снять рулевую рейку через верх.
патрубки подачи рулевой рейки с ГУРоткручиваем патрубки подачи рулевой рейки с ГУРснятие рулевой рейки с ГУР через окно в крылеснятие рулевой рейки с ГУР через вверх

xn--2111-43da1a8c.xn--p1ai

Взаимозаменяемость рулевых реек ВАЗ

Взаимозаменяемость рулевых реек ВАЗ Чтобы восстановить работоспособность рулевой рейки, как правило, ее ремонтируют, но иногда приходится заменить рейку в сборе. А Вы знаете, какие рулевые рейки использовались на ВАЗ десятого семейства, и какие рейки можно установить вместо старой? На "десятку" завод изготовитель ставил рулевые рейки старого образца (от ВАЗ 2108) и нового образца с индексом 2110. Все рейки указанные в таблице ниже взаимозаменяемы, чтобы не было сложностей с установкой рекомендуется покупать рейку вместе с тягами. Рулевые рейки с ГУР меняются только на аналогичные. Каталожный номер: Примечание: Количество оборотов:

Рулевая рейка ВАЗ 2110 старого образца

2108-3400009-20 Рейка и рашпиль от ВАЗ 2108, прямозубый  3.7 оборота 2110-3400009-20 Корпус другой, рашпиль от 2108, прямозубый 3.7 оборота

Рулевая рейка ВАЗ 2110 нового образца

2110-3400012 Рашпиль 2110-3401068, с косозубыми шестернями и переменным шагом 4,2 оборота 2110-3400010-30 Короткая рулевая рейка с ГУР 2.7 оборота

Рулевая рейка Приора/Калина

11183-3400010-20 Рашпиль от "десятки" 21100-3401068-00 4,2 оборота 11183-3400010 Рашпиль 2110-3401068 4,2 оборота 21100-3400010-30 Короткая рулевая рейка с ГУР 2.7 оборота

Рулевая рейка Калина Спорт

11183-3400010-10 Рашпиль 11183-3401068-00 3.1 оборота 11183-3400010-12 Рашпиль 11183-3401068-01 3.1 оборота 11183-3400010-01 Рашпиль 21100-3401068-00 4,2 оборота 11183-3400010-10 Рулевая рейка ставилась на Калины с ЭУР   Кстати, не обязательно менять рулевой механизм в сборе, можно попробовать его отремонтировать.
