Доброго дня уважаемые друзья!
Приветствую Вас на сайте

Программатор USBASP — устройство, распиновка, подключение, прошивка

Сегодня мы рассмотрим как, без особых затрат и быстро, запрограммировать любой микроконтроллер AVR поддерживающий режим последовательного программирования (интерфейс ISP) через USB-порт компьютера. В качестве программатора мы будем использовать очень простой и популярный программатор USBASP, а в качестве программы — AVRdude_Prog V3.3, которая предназначена для программирования МК AVR.

USBASP программатор, программа AVRdude_prog v3.3 rus

Программатор USBASP

Для того, чтобы запрограммировать микроконтроллер необходимо иметь две вещи:
— программатор
— соответствующее программное обеспечение для записи данных в МК
Одним из наиболее простых, популярных и миниатюрных программаторов для AVR является USBASP программатор, созданный немцем Томасом Фишлем.
Имеется много разных схемотехнических решений этого программатора, программатор можно собрать самому или купить (стоимость — 2-3 доллара). При самостоятельной сборке следует учитывать, что собранный программатор необходимо будет прошить сторонним программатором.

Мы рассмотрим наиболее «навороченную» версию программатора:

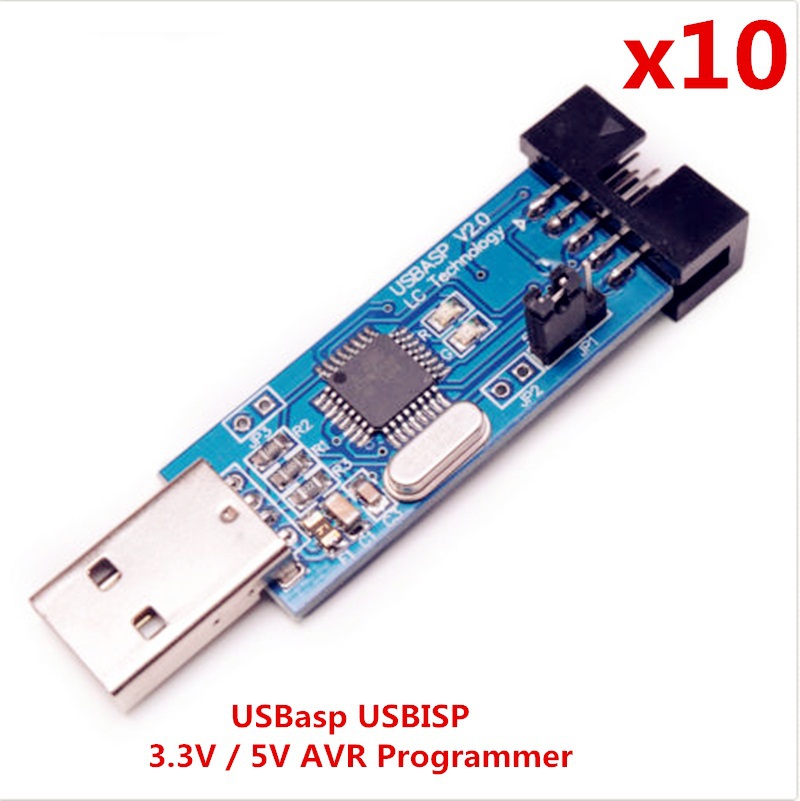

USBASP AVR программатор
Характеристики программатора:
— работает с различными операционными системами — Linux, Mac OC, Windows (для операционной системы Windows, для работы программатора, необходимо установить драйвера  — архив в конце статьи)
— скорость программирования до (скорость программирования можно устанавливать самому, к примеру в AVRDUDE_PROG) 375 (5) кб/сек
— имеет 10-контактный интерфейс ISP (соответствует стандарту ICSP с 10-контактной распиновкой)
— поддерживает два напряжения питания программатора — 5В и 3,3В (не все USB порты ПК работают при 5 Вольтах)
— питается от порта USB компьютера, имеет встроенную защиту по току (самовосстанавливающийся предохранитель на 500 мА)

Назначение джамперов:
разъем JP1 — предназначен для перепрошивки микроконтроллера программатора (для перепрошивки — необходимо замкнуть контакты)
разъем JP2 — напряжение питания программатора — 5 Вольт или 3,3 Вольта (по умолчанию — 5 Вольт, как на фотографии). Программируемый микроконтроллер, или конструкцию, в которой он установлен, при токе потребления 300-400 мА можно запитать с программатора, для этого на разъеме есть выход +5В (VCC).
разъем JP3 — определяет частоту тактирования данных SCK: разомкнутый — высокая частота (375 кГц), замкнутый — низкая частота (8 кГц)
Подробнее о разъеме JP3
Джампер JP3 предназначен для уменьшения скорости записи данных в микроконтроллер. Если у микроконтроллера установлена частота тактирования более 1,5 мГц — джампер может быть разомкнут, при этом скорость программирования высокая. Если тактовая частота менее 1,5 мГц — необходимо закоротить выводы джампера — снизить скорость программирования, иначе запрограммировать микроконтроллер не получится. К примеру, если мы будем программировать микроконтроллер ATmega8 (в принципе, практически все МК AVR настроены на тактовую частоту 1 мГц по умолчанию), у которого частота тактирования по умолчанию 1 мГц, необходимо будет замкнуть выводы джампера (как на фотографии). Лучше, наверное, держать этот джампер постоянно замкнутым, чтобы, забыв о его существовании, не мучиться вопросом — почему микроконтроллер не прошивается.

Если вы будете пользоваться , выложенной на сайте, то о перемычке можно забыть

Программатор поддерживается следующим программным обеспечением:
— AVRdude
— AVRdude_Prog
— Bascom-AVR
— Khazama AVR Prog
— eXtreme Burner AVR

Работать с таким программатором очень просто — соединить соответствующие выводы программатора с микроконтроллером, подключить к USB-порту компьютера — программатор готов к работе.
Распиновка 10-контактного кабеля программатора USBASP:

Распиновка USBASP
1 — MOSI — выход данных для последовательного программирования
2 — VCC — выход +5 (+3,3) Вольт для питания программируемого микроконтроллера или программируемой платы от порта USB компьютера (максимальный ток 200 мА — чтобы не сжечь порт USB)
3 — NC — не используется
4 — GND — общий провод (минус питания)
5 — RST — подключается к выводу RESET микроконтроллера
6 — GND
7 — SCK — выход тактирования данных
8 — GND
9 — MISO — вход данных для последовательного программирования
10 — GND

Установка драйверов для программатора USBASP

Установка драйвера для программатора USBASB очень проста:
— подсоедините программатор к USB порту компьютера, при этом в диспетчере устройств появится новое устройство «USBasp» с желтым треугольником и восклицательным знаком внутри, что означает — не установлены драйвера
— скачайте и разархивируйте файл «USBasp-win-driver-x86-x64-ia64-v3.0.7»
— запустите файл «InstallDriver» — будут автоматически установлены драйвера для программатора
— проверьте диспетчер устройств — желтый треугольник должен исчезнуть (если нет, щелкните правой кнопкой по устройству «USBasp» и выберите пункт «Обновить»
— программатор готов к работе

Архив «usbasp.2011-05-28» содержит папки:
= BIN:
— win-driver — драйвера для программатора
— firmware — прошивка для микроконтроллеров Mega8, Mega88, Mega48
= circuit — схема простого программатора в PDF и Cadsoft Eagle

При перепрошивке китайского программатора рекомендую установить FUSE-бит CKOPT. CKOPT взаимосвязан с предельной тактовой частотой. По умолчанию CKOPT сброшен и стабильная  работа микроконтроллера программатора при применение кварцевого резонатора возможна только до частоты 8 МГц ( а МК программатора работает на частоте 12 МГц). Установка FUSE-бита CKOPT увеличивает максимальную частоту до 16 МГц. Китайцы не трогают этот FUSE-бит, что довольно часто приводит к отказу программатора (обычно система не определяет программатор).

Архив «USBasp-win-driver-x86-x64-ia64-v3.0.7» предназначен для установки драйверов, как указано в статье

   (518,9 KiB, 4 645 hits)

   (10,9 MiB, 11 294 hits)

Описанный в статье USBASP программатор, прошитый последней версией программы, проверенный в работе, с установленными джамперами и перемычками, вы можете приобрести в интернет-магазине сайта «МирМК-SHOP»
