  Ремонт модуля зажигания

Если у Вас в углу мастерской скопилось неимоверное количество мертвых модулей зажигания и выдался свободный вечерок, можно попробовать восстановить несколько экземпляров хотя бы для того, что бы не тратиться на "подменный фонд". Для этого "трупаки" необходимо рассортировать. То есть в одну кучку сложить модули предположительно с межвитковыми КЗ, они будут "донорами" плат управления, в другую - соответственно, предположительно с неисправными платами, с них можно брать катушки. Если модулей мало, то плату электроники можно попытаться восстановить.

Далее следует этап предварительной тщательной подготовки. Нам понадобятся:
1. Плоская отвертка - ломать модуль.
2. Паяльник - соответственно, паять.
3. Провод МГТФ, самый тонкий, что найдете (я находил тонкий в черном фторопласте)
4. Бормашинка, чистить места предполагаемых паек.
5. Набор флюсоф для пайки.
6. Какой-нить бытовой нагревательный элемент.
7. Остальной инструмент радиомонтажника, на всякий случай.

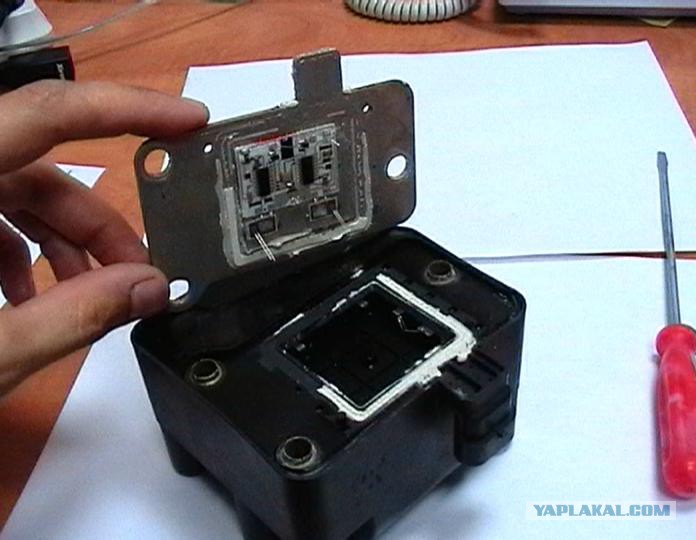

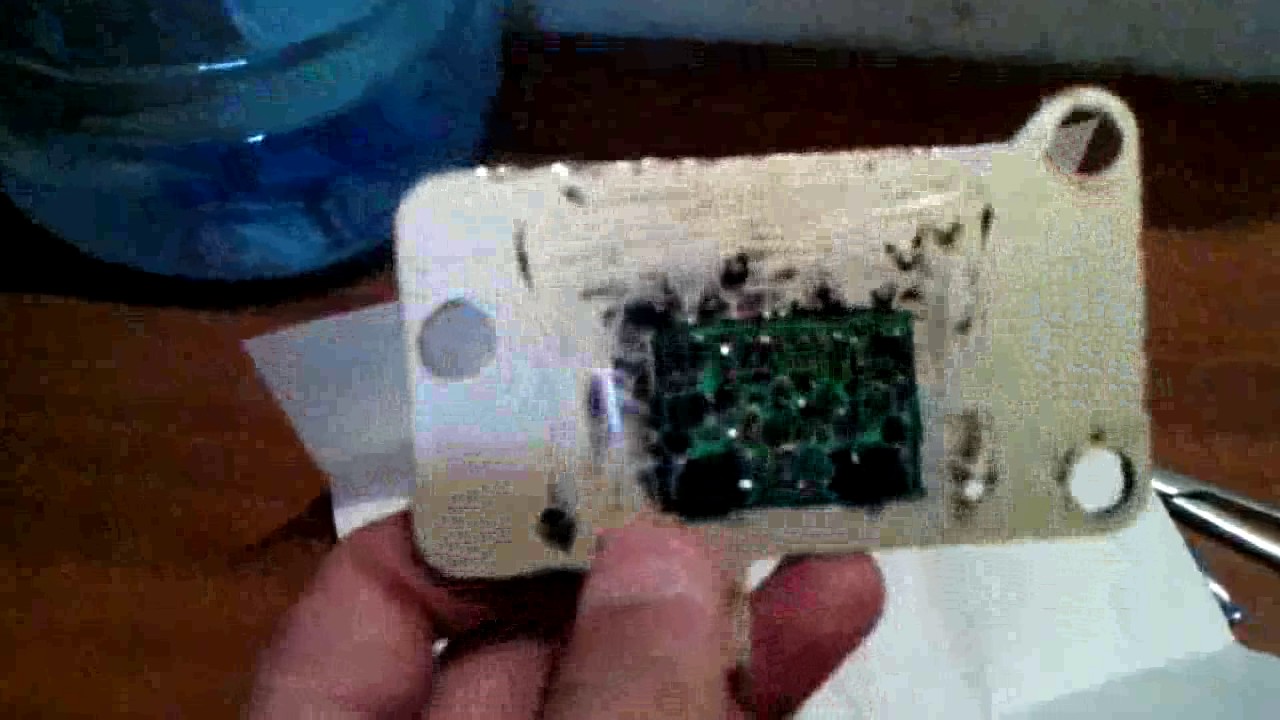

Вскрытие " пациента" особых проблем не доставляет - нужно просто поддеть алюминиевую пластину острой отверткой и вынуть ее, оторвав, естественно, все проводники, соединяющую плату коммутаторов с внешним миром. Далее самая приятная часть работы - очистка платы от прозрачного силикона и герметика. После этой процедуры перед Вами предстанет весь богатый внутренний мир коммутатора во всей красе - то есть двух совершенно идентичных каналов управления, состоящих из коммутатора L497D1 (SO16, SGS Thomson) и выходного транзистора BU931R (кристалл, SGS Thomson). Сигнал с ЭБУ поступает на коммутатор через транзистор, от которого используется только один переход, то есть в качестве диода.

У нас еще остались катушки. Если под рукой есть соответствующая измерительная аппаратура, будет совсем неплохо проверить катушки на обрыв (совсем просто) и на межвитковое замыкание. Неисправные катушки можно смело выбросить - нигде в хозяйстве они уже не могут пригодиться, ввиду своей полной неразборности. Оборванные проводники нужно удалить совсем, а места, где они были приварены нужно подготовить к пайке. Если есть флюс по алюминию, можно попробовать паять с ним, если нет - обработать площадки бормашинкой до меди. Вся плата коммутатора имеет отличный теплоотвод, поэтому перед пайкой пластину нужно нагреть до температуры градусов в 150-180, иначе надежно припаять проводники будет практически невозможно. Места пайки нужно покрыть каким-либо лаком во избежание появления коррозии. Закончив пайку проводников мы получаем (надеюсь) рабочий МЗ. До окончательной сборки его неплохо проверить на стенде.

Если МЗ все-таки не работает, то необходим ремонт платы коммутатора (если, естественно, у Вас заведомо исправные катушки). Необходимо проверить прохождение сигнала от входа до выхода. L497D1, если потребуется замена,  стоит около 3 уе, BU931 - около 6 у.е. но пытаться менять мощный транзистор в исполнении "на кристале" нецелесообразно, а менять на корпусной практически нет смысла - будет трудно обеспечить хорошее охлаждение и этот МЗ все равно чуть позже сгорит. Для разбирающихся в электроннике приведена схема коммутатора МЗ. Правда, сразу предупреждаю - неизвестно от какого из многочисленных вариантов.
Если в результате изысканий осталась рабочая плата коммутатора без подходящей пары катушек - не стоит отчаиваться, на ее основе можно сделать прекрасный тестер катушек зажигания. Нужно только сделать небольшой генератор с регулируемой частотой и оформить изделие в красивую коробочку. Теперь Вы можете проверять катушки от ГАЗ и ВАЗ (как известно, все "новые" модели ВАЗ 21114, 21124, 11183, 11193 комплектуются катушками или индивидуальными катушками на свече.)



Напомню еще раз, все что описано выше - касается МЗ "старого" образца, выпускаемого до 2003 года. с 09.2003 им на смену пришел схемотехнически другой модуль (см. фото слева. Двойным щелчком мыши его можно увеличить.). В этой модификации используется только одна микросхема L497, работающая сразу на оба канала. Для управления выбором канала используется микросхема HCC4001B, представляющая собой 4 элемента 2 И-НЕ. Этот модуль унаследовал все детские болезни своего предшественника - невысокую надежность и большой разброс по параметрам.
Катушка МЗ (их в модуле две) является обычным повышающим трансформатором. Ниже на фото Вы можете ознакомиться с его конструкцией.








Источник: http://www.chiptuner.ru/content/ign_repair/
