T11 [2005 - 2014] Бензин Рулевое управление trending_flat Рулевой механизм

637

Просмотры

0.0

Рейтинг

Сложность

Подъёмник

Время

3 - 6 ч

Инструменты:

  • Гаечный ключ рожковый - 20 мм
  • Насадка на вороток - 10 мм
  • Вороток под торцевую насадку
  • Пассатижи

Детали и расходники:

  • Емкость для сливаемой рабочей жидкости вместимостью - 2 л.
  • Рабочая жидкость
  • Медные уплотнительные кольца

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Провод от клеммы «минус» аккумуляторной батареи Chery Tiggo

2. Снимите декоративный кожух двигателя (см. ).

Снимаем декоративный кожух двигателя Chery Tiggo

3. Снимите защиту картера и правый брызговик двигателя (см. ).

Снимаем защиту картера Chery Tiggo

4. Подставьте под насос гидроусилителя рулевого управления емкость для слива рабочей жидкости.

5. Отсоедините колодку провода (указана стрелкой) от датчика давления в системе гидроусилителя рулевого управления, выверните болт-штуцер муфты напорной магистрали.

Колодка провода Chery Tiggo

6. Отсоедините шланг напорной магистрали от насоса гидроусилителя.

Отсоединяем шланг напорной магистрали от насоса гидроусилителя Chery Tiggo

Примечание:

Медные уплотнительные кольца в соединении шланга напорной магистрали с насосом гидроусилителя рулевого управления при сборке замените новыми.

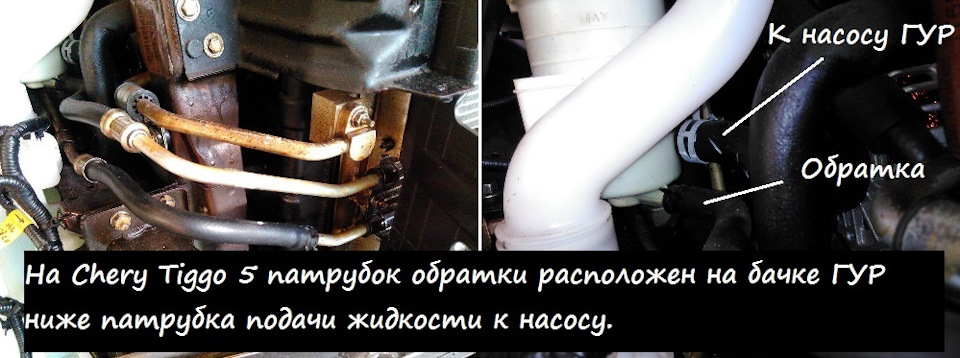

7. Сожмите пассатижами отогнутые ушки хомута шланга возвратной магистрали насоса гидроусилителя, сдвиньте хомут по шлангу.

Сжимаем пассатижами отогнутые ушки хомута шланга возвратной магистрали насоса гидроусилителя Chery Tiggo

8. Снимите шланг с патрубка насоса.

Снимаем шланг с патрубка насоса Chery Tiggo

9. Слейте в подставленную емкость рабочую жидкость из насоса гидроусилителя и трубопроводов.

10. Снимите ремень привода вспомогательных агрегатов (см. ).

Снимаем ремень привода вспомогательных агрегатов Chery Tiggo

11. Выверните болт крепления насоса гидроусилителя рулевого управления к кронштейну со стороны задней крышки насоса.

Выворачиваем болт крепления насоса гидроусилителя рулевого управления к кронштейну со стороны задней крышки насоса Chery Tiggo

12. Через отверстие в шкиве выверните второй болт крепления насоса гидроусилителя рулевого управления к кронштейну.

Болт крепления насоса гидроусилителя рулевого управления к кронштейну Chery Tiggo

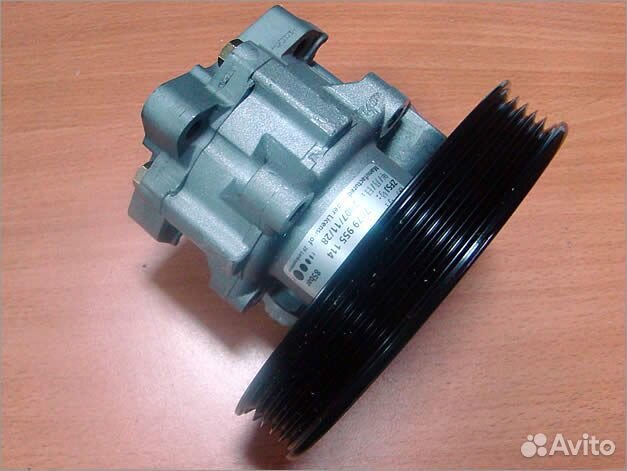

13. Снимите насос с автомобиля.

Снимаем насос с автомобиля Chery Tiggo

14. При необходимости выверните из корпуса насоса датчик давления в системе гидроусилителя рулевого управления.

Датчик давления в системе гидроусилителя рулевого управления Chery Tiggo

15. Установите детали в порядке, обратном снятию.

16. Заполните жидкостью и прокачайте систему гидроусилителя рулевого управления (см. ).

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
