Если вы регулярно слушаете музыку в транспорте, используя для этого свои любимые наушники, тогда вам точно знакома извечная проблема — когда у самого штекера переламывается провод. Советую вам ознакомиться с весьма необычным, но креативным способом починки провода наушников в стиле «очумелые ручки» ))

Креативный способ ремонта штекера у наушников своими руками наушники, своими руками Креативный способ ремонта штекера у наушников своими руками наушники, своими руками

Сегодня я расскажу об очередном способе лепки конфет из подручных материалов, а именно, о восстановлении штекера у наушников. 90°/о неисправностей у наушников, это переломанный в районе штекера провод. Знакомая ситуация, не правда ли?

Реклама

×

Креативный способ ремонта штекера у наушников своими руками наушники, своими руками

Казалось бы, сходи в любой магазин радиодеталей и купи себе новый к штекер. Но не всё так просто. В нашем городе продаются только вот таки штекеры, откровенное «гэ» если честно. Тут и контакты которые без кислоты не паяют и закорочены каналы. Воткнутый в iPod такой штекер; коротит на корпус, а в телефон он наотрез отказывается влазить.

Креативный способ ремонта штекера у наушников своими руками наушники, своими руками

И что же делать? :( Чинить старый штекер конечно. В интернете полно рецептов как это сделать, начиная от использования термоусадки и изопенты и заканчивая пружинками от ручек, а так же совсем экзотическими способами типа покупки новых наушников. Да да ребята у некоторых советчиков в интернете бытует мнение мы с вами в каком то смысле нищеброды, коль не можем выкинуть старые наушники Сенхайзер (условно) и купить себе за 100$ такие же новые.;) Так вот, для починки штекера нам понадобиться: сам штекер, паяльник, канцелярский нож или лезвие,сверло или гвоздь по диаметру провода; пассатижи, клей (супер, термо, эпоксидка, титан, что по вкусу нравится), игла от шприца и три руки: 2 для работы, а третья чтобы фотик держать :) Разрезаем старый штекер вдоль, там внутри будет всё залито смолой Вот так примерно: ,

Креативный способ ремонта штекера у наушников своими руками наушники, своими руками

Запоминаем цоколёвку проводов, обычно желтый это земля, красный правый канал, а третий(они разного цвета бывают) левый канал. Далее освобождаем от смолы и проводов штекер

Креативный способ ремонта штекера у наушников своими руками наушники, своими руками

И берём в руки иглу от шприца. Нас интересует насадка на шприц, поэтому саму иглу мы удаляем при помощи пассатижей.

Креативный способ ремонта штекера у наушников своими руками наушники, своими руками

Отверстие где была игла, расковыриваем до диаметра провода, я использовал вот такой девайс со сверлом двойкой.

Креативный способ ремонта штекера у наушников своими руками наушники, своими руками

Должно получиться примерно так. Тут важное отступление: иглы бывают разных диаметров, и соответственно пластмаски на которых они крепят тоже разные, это даёт некоторую свободу в подборе колпачка под конкретный провод.

Креативный способ ремонта штекера у наушников своими руками наушники, своими руками

Теперь продеваем провод через отверстие и припаиваем его к штекеру. Самое время проверить наши наушники: не перепутали ли мы каналы местами, ну и пошевелить провод тоже не помешает, возможно что перелом немного выше по проводу и понадобится обрезать еще кусочeк.

Креативный способ ремонта штекера у наушников своими руками наушники, своими руками

Если со звуком всё норм, заливаем нашу конструкцию клеем, стараясь чтобы клей заполнил весь объём и не было пузырьков.

Креативный способ ремонта штекера у наушников своими руками наушники, своими руками

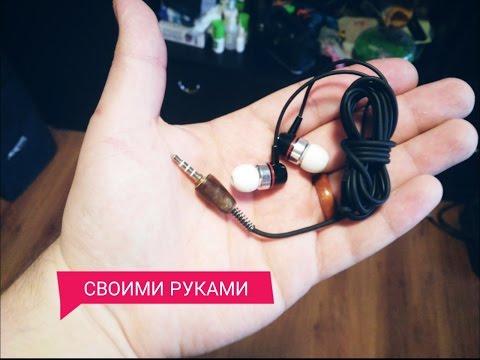

Даём клею высохнуть и можно пользоваться. Получившийся штекер значительно меньше в размерах дерьмового покупного китайского, так что он подойдёт даже для телефона одетого в чехол или резиновый бампер. К моему иРоду тоже норм подключился.
