Строительство каркасного гаража

Строительство каркасного гаража

Для длительной службы авто без неприятных сюрпризов, которые могут возникнуть на дороге, он должен храниться в уютном, защищенном от неблагоприятных погодных условий, месте. Это может быть капитальный кирпичный или недорогой каркасный гараж. Данная статья предлагает рассмотреть несколько вариантов строений и выбрать оптимальный проект каркасного гаража.

Содержание статьи

Особенности построек

Главное достоинство каркасных гаражей – максимальная скорость и простота возведения конструкции.

Помимо этого:

  • Возводить строения можно и зимой, и летом, а для соединения элементов чертежи и схемы каркасного гаража предусматривают использование саморезов и крепежных болтов.
  • По технологии, для строительства постройки достаточно трех монтажников и не более двух недель времени.
  • При этом не потребуется использовать спецтехнику, которая необходима при строительстве конструкции из шлакоблока, пеноблока (см. ) или кирпича.
  • При возведении каркасного гаража не накапливается большого количества строительного мусора, захламляющего стройплощадку.
  • Как и любое строение, он нуждается в устройстве фундамента. Но незначительный вес конструкции позволяет сделать его с минимальными затратами. Это могут быть:
  1. лишь одна фундаментная плита, уложенная неглубоко на подушку из чистого песка и гравия;
  2. заасфальтированная площадка;
  3. железобетонные плиты;
  4. ленточный не глубокий фундамент.

Совет: Выбирая вариант фундамента, следует обратиться к специалистам. Только профессионалы подберут нужный вариант, учитывая материалы конструкции и характеристики участка.

К недостаткам конструкций можно отнести: высокую огнеопасность деревянного каркаса; сравнительно небольшой период его эксплуатации.

Виды каркасных гаражей

Сооружая каркасный гараж, проект предусматривает использование разных материалов. Их преимущества и недостатки представлены в соответствующих таблицах.


Возведение гаража из бруса

Возведение гаража из бруса

Преимущества Недостатки
  • Наибольшая экологическая чистота.
  • Высокие энергосберегающие характеристики.
  • Большая паропроницаемость.
  • Дерево легче всего обрабатывать.
  • Хорошо вписывается в любой ландшафт.
  • Высокая цена, по сравнению с щитовыми и металлопрофильными конструкциями.
  • Фундамент ленточного типа достаточно сделать глубиной 600 — 800 миллиметров.
  • Чертеж каркасного гаража из бруса должен быть разработан максимально подробно.

Совет: Перед началом строительства, все деревянные детали нужно обработать специальными составами, для предохранения от гниения древесины.

Каркасный гараж. Чертежи

Каркасный гараж. Чертежи

Преимущества Недостатки
  • Гараж из профнастила достаточно не сложно сделать своими руками.
  • Стоимость его относительно не большая.
  • Времени требуется меньше, чем для других каркасных конструкций.
  • Малый вес материала.
  • Сборка простая.
  • Фундамент можно устроить облегченный, сэкономив средства на нем.
  • Не самый прочный материал.
  • Легко режется.
  • Конструкция, даже от легкого удара, может получить вмятины и другие повреждения. Что определяет его место строительства, чаще всего, во дворе частного дома.
  • Металл отличается высокой теплопроводностью. В гараже без утепления:
  1. летом — достаточно жарко;
  2. зимой — очень холодно.
  • Металлический гараж.
Каркас гаража из профильных труб

Каркас гаража из профильных труб

Преимущества металлического гаража следующие:

Преимущества Особенности Простой монтаж Для установки не требуется сооружение капитального фундамента.

Достаточно устроить нужное количество опорных стоек, обеспечивающих устойчивость всей конструкции.

Возможно приобретение металлических гаражей с набором всех комплектующих, а прилагаемая инструкция, позволит выполнить монтаж всех элементов, без особых проблем.

Быстро возводится Никто не хочет содержать новенький авто на открытом воздухе. Собрать конструкцию можно даже за два дня. Устанавливаются в любом регионе Металлический гараж можно устанавливать в разных климатических условиях.

Внутреннее пространство можно утеплять, использовать разные материалы для отделки.

При необходимости, конструкцию достаточно легко переместить на другое место.

Приемлемая стоимость Сравнительно низкая стоимость, по сравнению с капитальным гаражом, позволяет экономить средства. Деревянный гараж

Деревянный гараж



Особенностями строительства деревянного гаража каркасного типа является — монтаж конструкции в два этапа:

  • Сооружается из брусьев «скелет» гаража. В этом случае на каркасе равномерно распределяется вся несущая нагрузка сооружения.
  • Готовый каркас обшивается толстой фанерой, плитами ОСП, досками.

Разработка проекта

Чертежи на каркасные гаражи, проекты для строительства, разрабатываются самостоятельно или заказываются у специалистов.

Проект конструкции включает такой список необходимых чертежей и остальных документов:

  • Архитекторский план и модель постройки, прорисованные в 3D.
  • Чертежи фундамента.
Фундамент для каркасного гаража

Фундамент для каркасного гаража

План расположения объектов на участке

План расположения объектов на участке

  • Конструкция цоколя, как на фото.
Цоколь каркасного гаража

Цоколь каркасного гаража

  • Технология монтажа элементов каркаса.
  • Чертежи для возведения кровельной системы.
Чертеж кровли

Чертеж кровли

  • Чертежи для устройства водоотлива.
Устройство водоотлива

Устройство водоотлива

  • Пояснительная записка с указанием используемых материалов, оптимальной технологии сборки и характеристик строительства.

Прежде, чем начинать сооружение конструкции лучше познакомиться с видео.

Выбор материала

После выбора проекта строительства каркасного гаража, приобретается необходимый материал. При этом проект каркасного дома с гаражом отличается от отдельно стоящего гаража отсутствием пола.

В последнем роль его может играть такая конструкция, как бетонная плита, что позволит при эксплуатации распределить нагрузку равномерно на всю площадь и избежать деформации сооружения. Выбор материала производится с учетом типа конструкции каркаса.

При этом для обшивки любого каркаса с наружной стороны можно использовать следующие варианты:

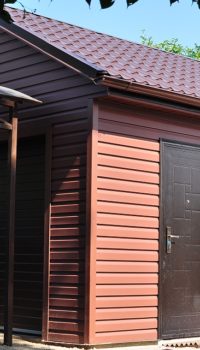

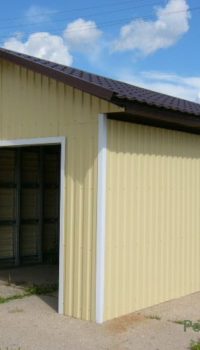

Обшивка гаража вагонкой Обшивка гаража вагонкой Обшивка гаража сайдингом Обшивка гаража сайдингом

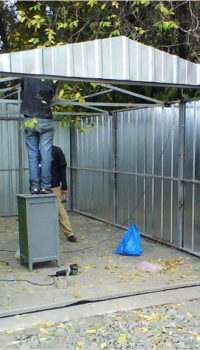

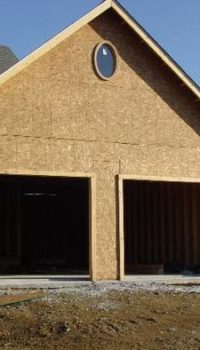

Обшивка гаража плитами OSB-3 Обшивка гаража плитами OSB-3 Обшивка гаража металлопрофилем Обшивка гаража металлопрофилем



Для утепления между элементами каркаса укладываются плиты из минеральной ваты или пенополистирола.

Совет: При обшивке каркаса гаража следует использовать такие же материалы, что и для основного здания. Единый стиль на своем участке — всегда привлекает внимание.

Внутреннюю обшивку можно не делать вовсе, или использовать:

  • Вагонку.
  • Дерево.
  • Пластик.
Панели из пластика внутри гаража

Панели из пластика внутри гаража

Материалы для деревянного каркаса

  • Бруски 10х10 сантиметров, используемые для стоек, балок перекрытия потолка и пола.
Бруски для стоек

Бруски для стоек

  • Доски толщиной 40 — 50 миллиметров для стропил.
Доски для обшивки

Доски для обшивки

  • Доски толщиной 20 миллиметров для сооружения обрешетки и дополнительных стоек.
  • При необходимости доски для пола.

Совет: При планировании строительства гаража шириной больше четырех метров, для потолочных балок нужно использовать доски сечением 100х50 миллиметров. Это сделает конструкцию более прочной.

Материалы для металлического каркаса

  • Стандартные металлические профили:
  1. уголки;
Профильные уголки

Профильные уголки

  1. 2трубы.
Квадратные трубы

Квадратные трубы

  • Саморезы длиной 70 — 90 миллиметров.
  • Болты и гайки.

Материалы для кровли

Кровля каркасного гаража обычно не утепляется.

Для ее сооружения можно использовать:

  • Стропила деревянного гаража из обрешетки досками, сечением 100х25 миллиметров.
  • Кровля покрывается битумными волнообразными листами.
  • Можно применять традиционный шифер.
  • Используются металлочерепица или профнастил.

Кровля каркасного гаража обычно не утепляется. Водослив изготавливается из разрезанной пополам пластиковой канализационной трубы.

Устройство водоотлива

Устройство водоотлива

Выбирать проекты каркасных домов с гаражом или отдельно стоящие строения, необходимо с учетом не только своих предпочтений и материальных возможностей, но и особенностей участка.
