Любое электронное устройство, бытовой прибор, даже мебель в наших домах делаются на основании специально составленных чертежей. В которых прочерчиваются сначала отдельные элементы, а потом сборки этих деталей, показываются способы крепления и расположения их относительно друг друга. Люди, работающие на сборке изделий, должны уметь читать чертежи, потому что они служат своеобразным путеводителем по тому, как собрать задуманное конструктором, а также из какого материала и каким методом сделать нужные детали.

Основные понятия

Под понятием "сборочный чертеж" подразумевается инженерный документ, в котором изображена составная единица с приведением необходимых размеров и технических требований, нужных для ее изготовления, а также контроля качества. Такой чертеж делают при разработке документации на изделие. Он должен давать полное представление о месте расположения в готовом изделии относительно других деталей. Сборочный чертеж выполняется по требованиям ГОСТ 2.102-68 "Виды и комплектность конструкторских документов".

выполнение сборочного чертежа деталирование сборочного чертежа

Деталь – изделие, изготовленное по требованиям ЕСКД из одного материала и без применения операций по сборке.

Чертеж детали – документ конструктора, где есть изображение детали, все нужные размеры, чтобы ее изготовить, и в технических требованиях прописывается при необходимости ее покрытие.

Что должен содержать чертеж

Любой сборочный чертеж детали обязательно должен содержать следующее:

- как располагается сборочная деталь в готовом изделии относительно других элементов;

- каким образом происходит крепление деталей между собой;

- габаритные размеры – они будут показывать, какую длину, высоту и ширину должно иметь изделие;

- установочные размеры – демонстрируют основные размеры всех элементов, которые нужны для монтажа изделия;

- присоединительные размеры – показывают размеры мест соединения с другими деталями или сборочными единицами;

- справочные размеры – указываются на чертеже из справочников (на стандартные размеры резьбы, гаек, болтов, винтов и т. д.);

- максимально допустимые отклонения при изготовлении, по которым будет проводиться контроль качества изделия;

- способы крепления деталей между собой, указание всех соединений и способы их осуществления;

- позиции каждой детали в сборке, вынесенные в спецификацию;

- масштаб, в котором выполнен чертеж;

- масса изделия.

Основные правила для выполнения сборочных чертежей

Выполнение сборочного чертежа делают согласно требованиям ГОСТ 2.109-73. Если нужно обозначить вращающиеся или движущиеся части изделия, то допускается показывать их либо в крайнем, либо в промежуточном положении. При этом необходимо указывать требующиеся размеры. Если чтение сборочного чертежа становится трудным, то некоторые части допустимо показать отдельно, сделав необходимые подписи с указанием позиций.

При выполнении сечений или разрезов на одной и той же детали надо сохранять одинаковый наклон линий и расстояние между ними при выполнении штриховки.

Если разрез делается в месте стыковки двух разных деталей, то штриховка на месте разреза каждой из них наносится в разных направлениях или же с разным расстоянием между наклонными линиями.

При необходимости на чертеже указывается шероховатость, допустимые отклонения от нормы на какие-то конкретные детали или отверстия. Также существует ряд стандартных деталей, на которые можно не выпускать отдельных чертежей, но при недостатке нужных сведений их размещают на поле сборочного чертежа.

Если стыковка отдельных деталей должна быть обеспечена при помощи пригонки или подбора, то делаются соответствующие подписи.чтение сборочных чертежей

Указание позиций деталей

Все составные части сборочной единицы пронумеровываются по ГОСТ 2.109-73.

Каждая составная часть, а также используемые материалы, стандартные изделия должны иметь свой порядковый номер, который присваивается им при составлении спецификации на данный сборочный чертеж.

Все позиции на чертеже указываются линиями-выносками, которые проводятся от каждой отдельной детали или материала. Конец линии, который находится на изображении самой детали, утолщается точкой. Сама линия и полка-выноска изображаются непрерывной тонкой чертой. На основном виде позиции указываются на все видимые детали. Позиции невидимых деталей указываются на дополнительных видах или разрезах.примеры сборочных чертежей

Надписи позиций делают параллельными по отношению к основной надписи в рамке чертежа. Также позиции должны выноситься за контур деталей, их можно группировать.

Если одна и та же деталь присутствует на сборочном чертеже несколько раз, то ее позиция ставится только один раз, а в скобках рядом с цифрой указывается, сколько раз она повторяется на чертеже.

Номера позиций указываются шрифтом, который на 2 размера больше, чем в технических требованиях и рамке.

Пересечение линий при проставлении позиций не допускается, и они не должны иметь такое же направление, как и линии штриховки.

Упрощения и условные обозначения на чертежах

Выполняя сборочный чертеж, можно использовать допустимые обозначения и упрощения.

На чертежах можно не показывать фаски, проточки, скругления, мелкие выступы, углубления и т. д., а также некоторые зазоры, если они имеют небольшие размеры.

Если на чертеже нужно изобразить те части изделия, которые закрыты крышкой или щитком, то последние допускается не показывать. Также добавляют надпись о том, деталь какой позиции не показана.

Если одна и та же составная часть (колесо, опора) применяется несколько раз в изделии, допускается показать ее изображение только один раз.

Места пайки, склейки или сварки могут быть показаны как равномерные поверхности. При этом оставляются границы между сечениями разных деталей.

Также по ГОСТ 2.315-68 детали креплений показываются упрощенно.

Спецификация

Это в котором прописывается полный состав сборочного изделия по ГОСТ 2.108-68. Данный документ выполняется на формате А4 отдельно на каждую сборку. В нем последовательно расписываются все составляющие сборочной единицы.сборочный чертеж детали Исходя из общего случая, спецификация составляется из последовательно расположенных следующих разделов: документация, сборочные детали, детали, стандартные изделия, прочие изделия, материалы, комплекты.

Вовсе не обязательно присутствие всех разделов в каждой спецификации. Если какой-то из них не заполняется, его просто не прописывают. Название раздела пишут, пропустив две строчки от последней записи предыдущего, посередине графы - наименование, подчеркнутое тонкой прямой линией.

Изделия записываются в алфавитном порядке. Нумерация позиций идет с первого раздела через весь документ. Также в соответствующей графе указывается ГОСТ или обозначение отдельной детали и их количество в данной сборке.

Последовательность выполнения сборочных чертежей

Сборочный чертеж выполняют либо уже с готового изделия, либо сначала делают эскиз деталей в таких программах, как SolidWorks, Kompas 3D, а уже потом из них создаются сами чертежи.

Перед тем как приступить к чертежу, нужно:

- изучить детали, принцип работы изделия и его назначение;

- выявить, в каком порядке будет производиться сборка готового изделия;

- составить план с обозначением всех составных частей;

- сделать эскизы на все детали, входящие в сборку (исключение составляют только стандартные), проверить, чтобы у всех деталей были все необходимые для изготовления размеры, а также указаны обработки ;

- выбрать наиболее информационные изображения для расположения на поле чертежа, сделать минимальное количество дополнительных видов и разрезов;

- исходя из размеров выбранного изображения, количества видов и разрезов, выбрать наиболее подходящий размер формата;

- заполнить рамку чертежа;

- выполнить начертание всех изображений, проверить сделанную работу;

- нанести все размеры, нумерацию позиций, подписать все виды, разрезы;

- написать технические требования для изготовления детали по этому чертежу;

- заполнить спецификацию.

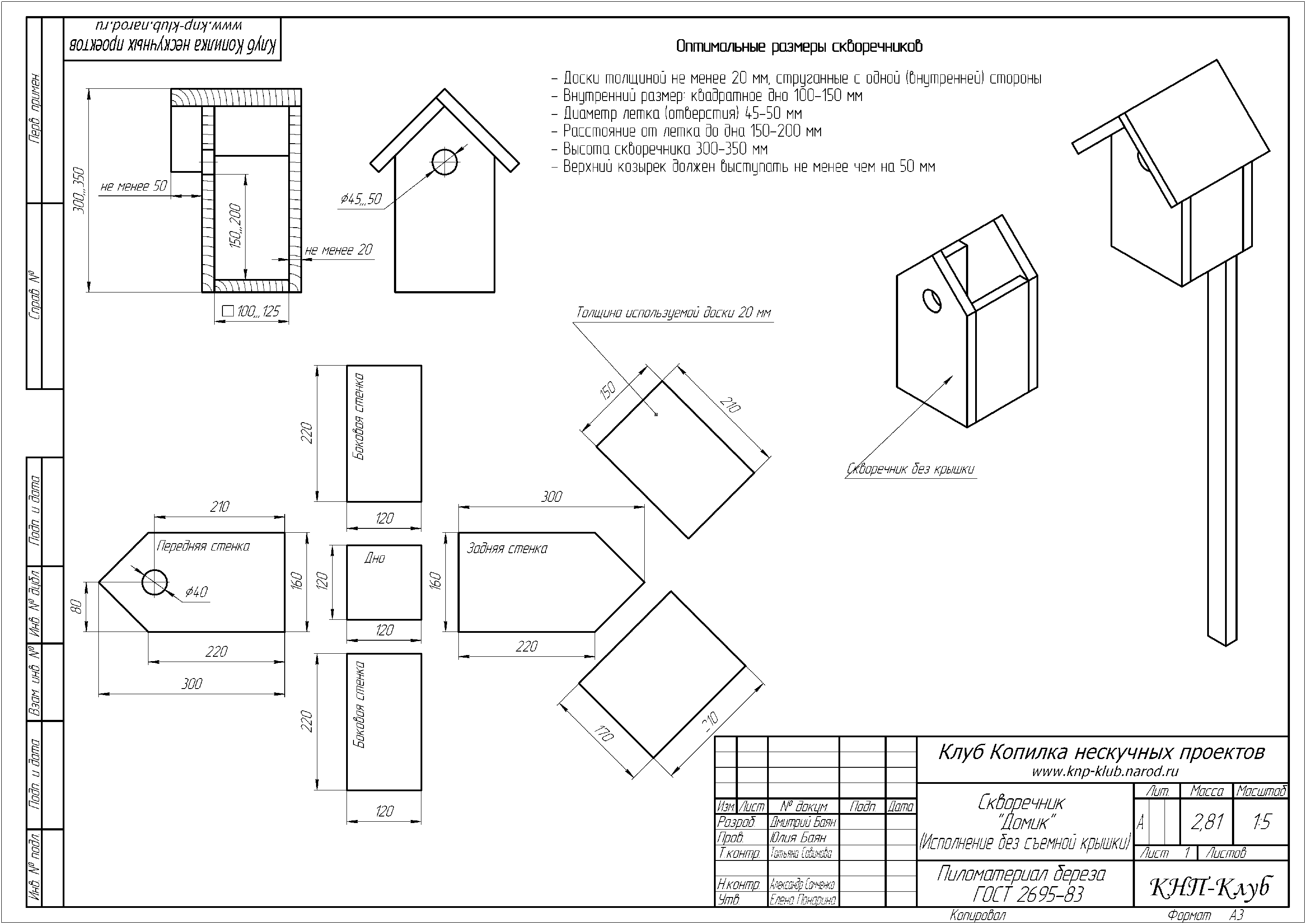

Ниже представлены самые простые примеры сборочных чертежей.деталировка сборочного чертежа

Чтение сборочных чертежей подразумевает под собой, в первую очередь, предварительное изучение информации о том, как устроено изделие и как оно работает.

сборочный чертеж

При нужно:

- понять принцип работы и то, для чего предназначено данное изделие, исходя из надписей в рамке документа;

- определить, из каких составных частей состоит изделие по спецификации;

- разобраться, для чего нужна каждая отдельная деталь, ее особенности расположения и работы по отношению к другим элементам;

- определить, в какой последовательности будет производиться разборка и сборка изделия (прочтение основной надписи в рамке, содержания чертежа и его особенностей, соотнесение информации в спецификации и на поле чертежа);

- изучить описание готового изделия или его аналога;

- выяснить способ, при помощи которого отдельные детали крепятся друг к другу.

Деталирование чертежей общего вида

Деталирование сборочного чертежа – это довольно кропотливая и нелегкая работа. Имея только общую сборку детали, нужно на основании этого чертежа и спецификации сделать чертежи всех деталей, причем выбрать наиболее удобный ракурс для их выполнения и нанесения всех необходимых размеров и обозначений.

Какого размера будет отдельная деталь, узнают, исходя из масштаба общего чертежа и размера данной детали на нем. Размеры стандартных деталей берутся из справочника по стандартам, а не из данных чертежа.

Деталировка сборочного чертежа обычно состоит из трех этапов:

- прочтение сборочного чертежа, имеющего общий вид;

- определение форм отдельных деталей;

- чертеж каждой детали.
