Данная тема не нова, заезжена и на оригинальность я не претендую. И так загорелся я желанием самостоятельно настраивать ГБО на своем автомобиле. Посмотрев цену на «специализированные» шнурки, как оригинальные так и самоделы, я понял, что платить «за воздух» я не намерен и имея не совсем кривые руки я решил самостоятельно смастерить данный шнурок.
Немножко теории
Сперва-наперво «курю» форумы и техническую документацию на ГБО и узнаю, что мозг ГБО общается с ПК посредством последовательного порта (он же COM-port или интерфейс RS-232), используя сигналы ТТЛ логики (простой кабель с СОМ на контроллер, без преобразователя сигналов, тоже отпадает). Обсмотрел свой ноутбук со всех сторон и понял, что на новое «железо» COM-port уже не ставят. Следовательно мне нужен конвертер с USB на последовательный порт с уровнями сигнала ТТЛ логики. И так цель понятна и теперь надо выбрать самый легкий путь (под этими словами я понимаю дешевизну оборудования, простоту поиска и скорость реализации задуманного при наличии данного девайся).
Выбор, поиск и покупка
Начитавшись статей о самостоятельном изготовлении шнурочков и о конвертации сигналов с USB-порта я твердо уверовал, что мне нужен Data-cable от старого мобильного телефона на котором есть «заветная коробочка» с платкой внутри, на которой есть микросхема PL2303 либо PL2303HX.

Та самая заветная коробочка

Как утверждают форумы на этих микросхемах построены кабели для Nokia (например DCU-5, CA-43, CA-45) и прочие для Siemens, SE, LG… Вооружившись полученными знаниями я отправился на экскурсию по районным конторкам по продаже и ремонту телефонов. Поиски довольно быстро увенчались успехом и я купил заветный кабель всего за 20 грн (примерно 63 рубля).

Кабель был еще в коробочке и с диском

Как я узнал, что это именно тот кабель, который нужен? Очень просто – я попросил продавца вскрыть «заветную коробочку» и убедившись, что внутри действительно стоит микруха PL2303HX я отдал деньги за товар=)

Вот он, ребята, ЯЗЬ!

Продавец кстати немного офигел от такого клиента. Таким образом у меня есть часть кабеля, которая стыкуется с ноутбуком посредством интерфейса USB без всяких «соплей». Соединяться с диагностическим разъемом ГБО проводками, как предлагает большинство статей крайне не хотелось. Хочется добротного исполнения plug-and-play и поэтому я отправился на авторынок за подходящим разъемом типа «папа». На первом же лотке со всякой всячиной купил нужный разъем за 15 грн (примерно 47 рублей)

Ответная часть диагностического разъема Stag-4 plus

Все это я купил, так сказать, «по пути» и поэтому считаю, что пошел именно по легкому пути. И так львиная доля дела сделана.
Подготовка и проверка работоспособности

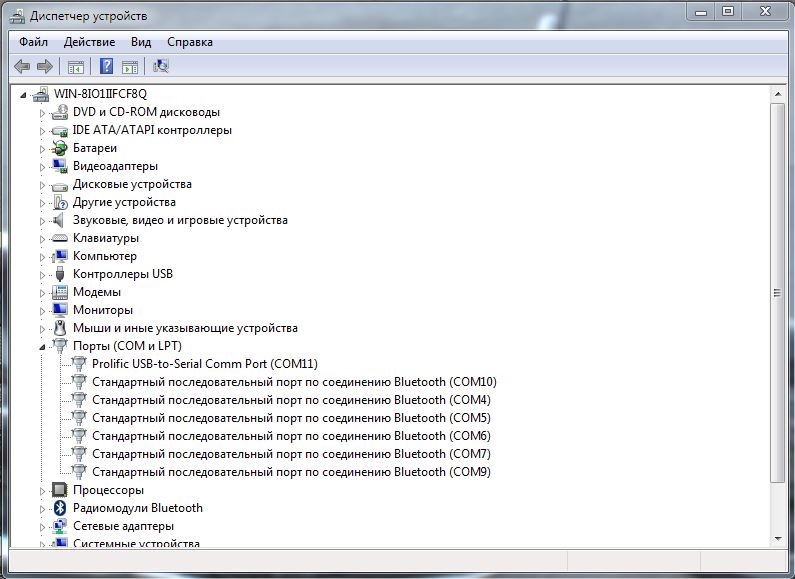

Купить то купил, но вот в работоспособности уверенности пока нет. Принес домой, подключил к ноутбуку, он издал заветный звук о подключении чего-то там к USBпорту. Уже радует. После чего, раскрыв в диспетчере устройств пункт «Порты» увидел в нем заветные ProlificUSB-to-Serial Comm Port.

Эмулятор работает

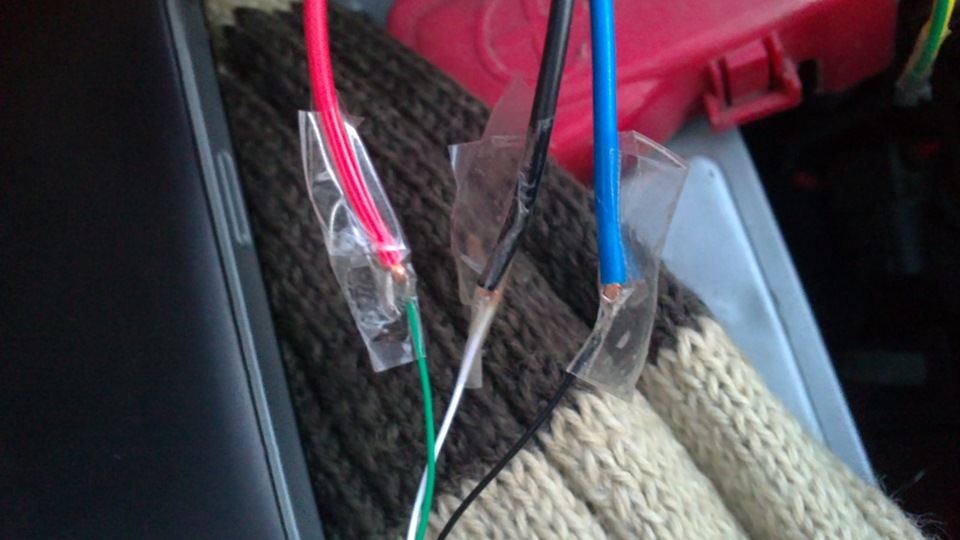

После этого отпаиваем от «телефонного» разъема проводки, лудим их, берем ноутбук с установленной программой AcGasSynchro 10.2.0.2, сам шнурок, купленный разъем «папа» и мультиметр дабы точно не перепутать плюс и минус. С помощью мультиметра точно убеждаюсь где на выходе мозга GND и соединяю с черным проводом шнурка, провод, отвечающий за +12В, оставляю неподключенным, а белый и зеленый проводки определяются «методом научного тыка» по отклику программы на ноутбуке (как программе удастся подключиться значит угадал). В итоге я получил вот такую распиновку:

Stag — ответка

Ответка — шнурок

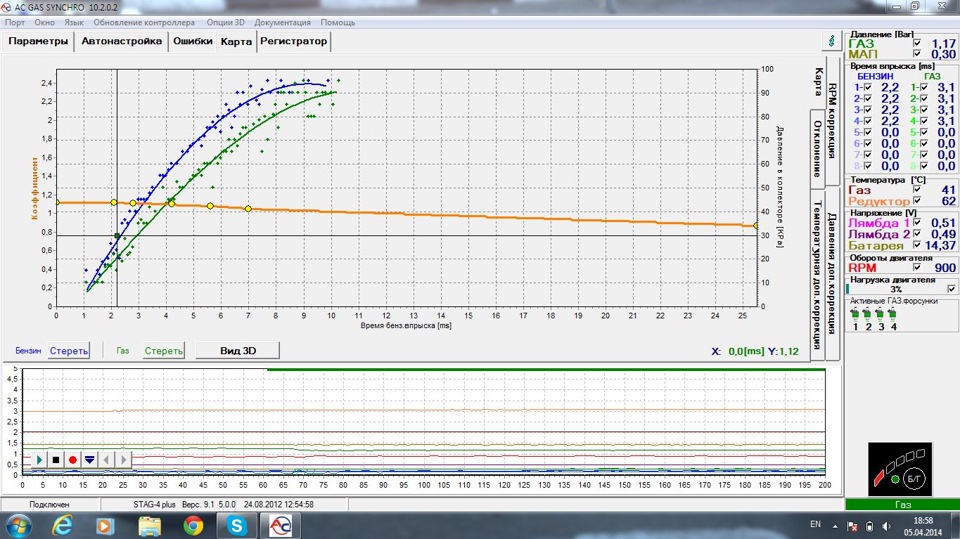

Программа успешно распознала мозг и вывела параметры.

Программе удалось подключится

Вот такое я увидел =(

Теперь осталось удлинить шнурок и приступать к освоению самостоятельной настройки ГБО.
