#81 OFF   avtocom74

Отправлено

еще в Н.:Н. есть контора только тел. не могу найти ,может выслать доки цена где то 30т р., поищи через поиск и обзвани конторки

#82 OFF   JCB12

Отправлено

avtocom74, shkiper спасибо , :mellow:

#83 OFF   d004633

Отправлено

Если есть руки и место где удлинять газель, то за неделю можно самому всё сделать! Только вставки было трудно найти, а так у меня всё получается.


#84 OFF   kera

Отправлено

Если есть руки и место где удлинять газель, то за неделю можно самому всё сделать! Только вставки было трудно найти, а так у меня всё получается.

а че нахлест такой маленький

#85 OFF   d004633

Отправлено

А больше он и не нужен, на всех удлинённых газелях такой, а у меня + ещё и внутри швеллер)

#86 OFF   kera

Отправлено

А больше он и не нужен, на всех удлинённых газелях такой, а у меня + ещё и внутри швеллер)

дополнительный?

#87 OFF   d004633

Отправлено

дополнительный?


Да , сначало я лоханулся, вставил во внутрь рамы, но не учел, что должна куда-то крепится траверса под подвесной), поэтому купил на рынке заводские вставки и одел их дополнительно на раму! Получилась довольно надёжная конструкция( внутренний швеллер я не стал вынемать.

#88 OFF   FANAT

Отправлено

а можно подробнее? чем резал, сколько от чего отмерял и т.д. Сам думаю успеть перед зимой заморочиться ;)

#89 OFF   Владисон

Отправлено

d004633,

а заклёпки как устанавливал?

#90 OFF   Alexq55

Отправлено

d004633,

а заклёпки как устанавливал?

Заклепки в домашних условиях проблематично правильно поставить. А вместо заклепок делаются увеличенные болты. Например отверстие на 8 мм. - берется болт с резьбовой частью на 8 мм., но та, часть болта, что выше резьбы - на 9 мм. И болт забивается (запрессовывается) в соединительный швеллер и раму и затягивается обычным образом. Ни чуть не слабее заклепок получается (проверено). Кстати удлиннение рамы это не только швеллер в середине, это еще удлиннение рамы сзади (иначе распределение веса по осям будет отвратительным).

Сообщение отредактировал Alexq55: 28 Сентябрь 2012 - 11:39

#91 OFF   d004633

Отправлено

а можно подробнее? чем резал, сколько от чего отмерял и т.д. Сам думаю успеть перед зимой заморочиться http://www.gazelleclub.ru/forum/public/s...

Подробнее чуть позже опишу, с фото

d004633,

а заклёпки как устанавливал?


Без заклёпок,поставил болты диаметром 12, контргайки. Чуть позже выложу фотки.

Заклепки в домашних условиях проблематично правильно поставить. А вместо заклепок делаются увеличенные болты. Например отверстие на 8 мм. - берется болт с резьбовой частью на 8 мм., но та, часть болта, что выше резьбы - на 9 мм. И болт забивается (запрессовывается) в соединительный швеллер и раму и затягивается обычным образом. Ни чуть не слабее заклепок получается (проверено). Кстати удлиннение рамы это не только швеллер в середине, это еще удлиннение рамы сзади (иначе распределение веса по осям будет отвратительным).

Про заднюю часть всё правильно, я так и сделал.

#92 OFF   olegator2008

Отправлено

привет .половина машин украины удлинение на болтах швелер с наружи и внутри или еще делают с наружи швелер а внутри метал пластина и все на болтах карданые газона

#93 OFF   rusgg

Отправлено

Слышал что скоро ( с 1 нобря) перестанут регистрировать изменения в конструкции, нужно будет только одобрение

#94 OFF   makcum

Отправлено

поточу что это такая волокита.

#95 OFF   Алексей 066

Отправлено

Слышал что скоро ( с 1 нобря) перестанут регистрировать изменения в конструкции, нужно будет только одобрение

К изменению конструкции много вещей относится, например установка телевизора в салон автобуса или механизма сдвижной двери и еще много всего. Процедуру эту отменить очень непросто. Скорее всего это байки.

#96 OFF   Ден Ф

Отправлено

Если есть руки и место где удлинять газель, то за неделю можно самому всё сделать! Только вставки было трудно найти, а так у меня всё получается.

http://s40.radikal.ru/i090/1209/89/14166...

http://s40.radikal.ru/i090/1209/19/45d58...

а какой нахлест получился. Как собираешся оформлять все это дело.

#97 OFF   d004633

Отправлено

а какой нахлест получился. Как собираешся оформлять все это дело.

нахлёст получился по 25 см с каждой стороны, оформление , если потребуется, то буду делать у нас через контору, стоит примерно 4 тысячи, но это никому не нужно! Знакомый уже ездит так 4 года и никто ему не разу не задал вопрос, про удлинение))

#98 OFF   d004633

Отправлено

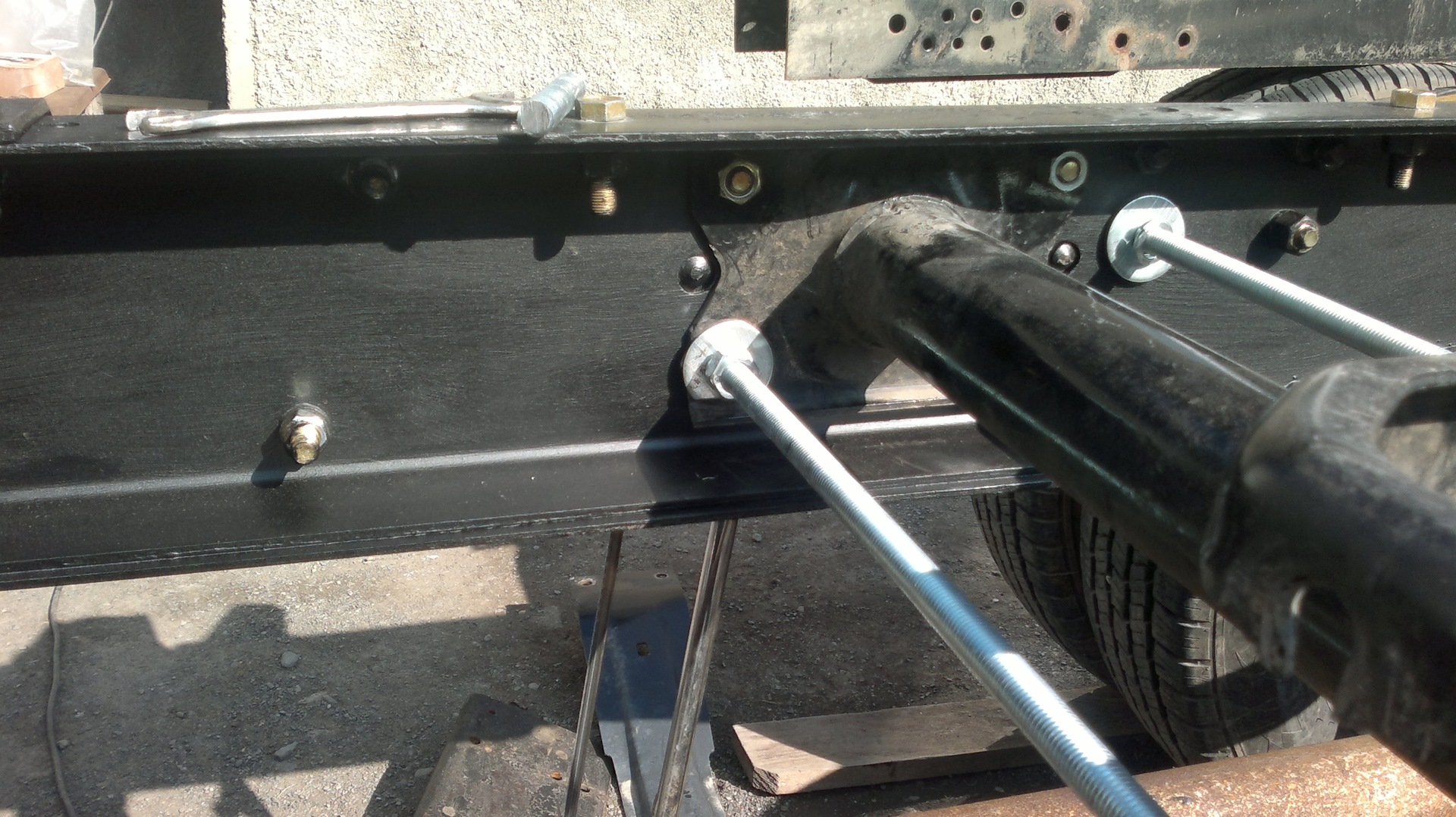

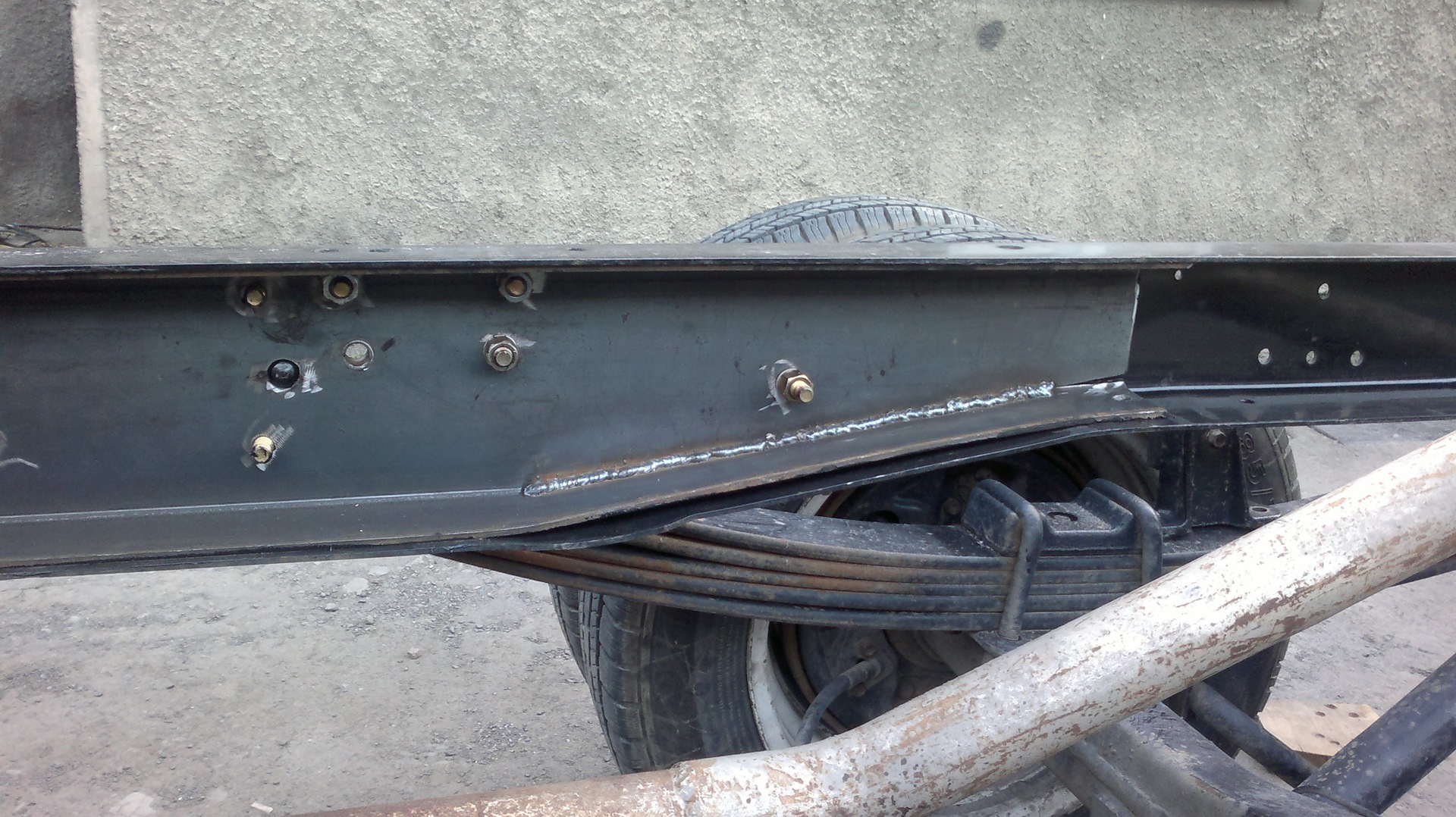

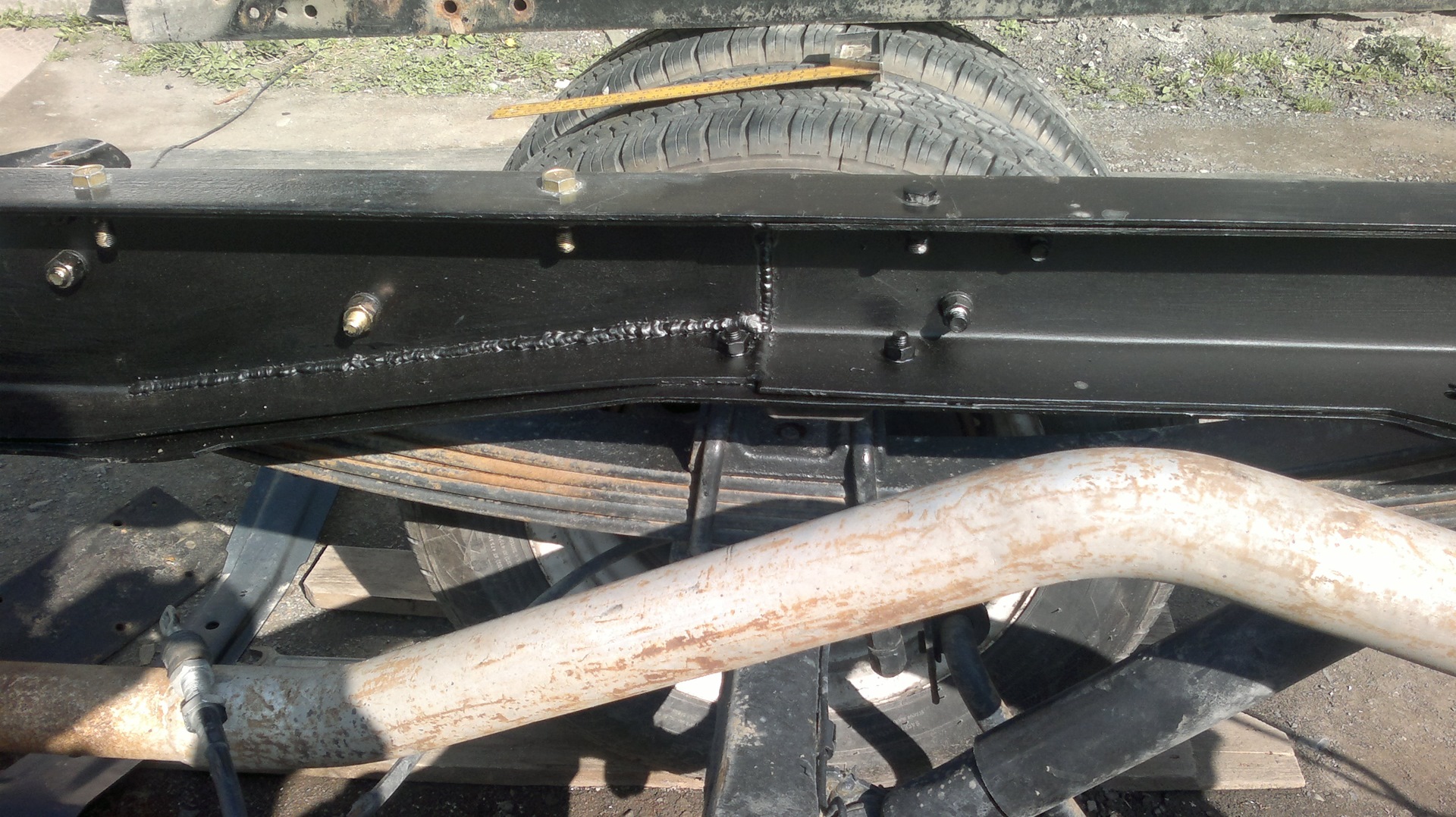

Вот добрался до компа и несколько фоток:





Пока фотки только такие, дальше уже выложу с платформой

#99 OFF   Bylik

Отправлено

Кстати удлиннение рамы это не только швеллер в середине, это еще удлиннение рамы сзади (иначе распределение веса по осям будет отвратительным)
а что конкретно будет отвратительным? суть в том что хочу удлинить до 4.20м но вставку сделать только по середине 1 м. не всякая кара может барабан весом 1.5-2т до середины затолкнуть. задний свес только ухудшит это дело.

Сообщение отредактировал Bylik: 27 Ноябрь 2012 - 19:46

#100 OFF   7779

Отправлено

Вот уже год ежу,под кузов кинул гнутый швеллер а на раму положил брусок

Прикрепленные изображения

  • Фото-0011.jpg
  • Фото-0012.jpg
  • Фото-0015.jpg
  • Фото-0017.jpg
  • Фото-0018.jpg


Источник: http://www.gazelleclub.ru/forum/topic/19746-mozhno-li-samomu-udlinit-ramu/page-5
