П-образные лестницы

Расчёт  П - образных лестниц с площадками.

Уважаемые клиенты! Существует огромное множество способов расчета лестничных решений. Большинство способов весьма трудоемки для неподготовленного человека и доступны только профессионалам и узким специалистам. Как правило, это обусловлено необходимостью использования специализированных компьютерных программ.

Мы подготовили для вас уникальный материал - подробную инструкцию, как без всяких специализированных навыков, неспециалисту рассчитать и подобрать лестницу по требуемым характеристикам.

Данное руководство поможет вам самостоятельно, в течении нескольких минут, обрисовать проект Вашей П-образной лестницы.

С помощью данной методики, вы сможете сэкономить деньги, выполнив предварительный замер собственными силами.

Схематический чертеж, выполненный по данной методике, Вы можете принести или прислать нам по электронной почте и мы подберем Вам желаемую лестницу.

Предполагаем, вы определились, что Вам требуется лестница с поворотом на 180 градусов (П-образная), выполненным с помощью площадки.

Для дальнейших замеров и расчетов нам понадобиться:

  • Листок бумаги А4 в обычную школьную клеточку (5х5 мм)
  • Карандаш (ручка, маркер)
  • Рулетка (удобно использовать рулетку длиной от 3м)
  • Калькулятор (можно использовать калькулятор в Вашем мобильном телефоне).

Шаг1. Предварительный замер помещения для лестницы.

Давайте сначала сделаем предварительный замер помещения и сэкономим средства на вызове замерщика.

Возьмем обыкновенный листок бумаги в клетку, формата А4:

Нарисуем удобную систему координат. В нашем примере это будет выглядеть следующим образом:

Все расчеты будем вести в миллиметрах (мм). Очень удобно использовать масштаб: 2 клеточки = 225 мм. Почему? Ответ вы узнаете далее.

Для большей наглядности примера мы ограничили координатную плоскость разметкой 4300 х 3000 мм (в вашем случае, эти значения будут иными), соответствующей параметрам нашего теоретического помещения. Так же для наглядности и достоверности модели помещения нарисуем слева дверь, как некую возможную преграду, которую необходимо учесть при расчете лестничного решения.

В вашем случае можно отобразить все имеющиеся ограничения, такие как: окна, двери, выступы батарей, газовый котел, печь, камин и прочие преграды, которые могут возникнуть на желаемом месте установки лестницы. Просто обойдите с рулеткой все ваше помещение предполагаемой установки лестницы и зафиксируйте все размеры и расстояния на бумаге.

Измерьте высоту Вашего помещения от пола первого этажа (мы подразумеваем, что вы рассчитываете лестницу, ведущую с первого на второй этаж) до чистового пола второго этажа. Таким образом, мы получили высоту помещения с учетом толщины межэтажного перекрытия. В нашем случае это будет 3,2 метра. Теперь мы знаем, что нам нужна лестница высотой 3метра 20 сантиметров (3200 мм).

Давайте нанесем все полученные измерения на нашу координатную плоскость и обозначим на плоскости габариты потолочного проема для лестницы:

В нашем случае габариты проема составляют 2500 х 2000 мм, а толщина межэтажного перекрытия 200 мм.

Все. Данных замеров вполне хватит, что бы наш менеджер подобрал Вам наилучшее лестничное решение без вызова замерщика и, соответственно, дополнительных затрат. Теперь, вы можете просто приехать к нам офис, проконсультироваться с  нашим менеджером и уехать уже с лестницей (в разобранном виде, конечно).

Дальнейшая информация поможет Вам самостоятельно оценить Ваш лестничный проект.

Шаг 2. Выбираем шаг подъема лестницы и рассчитываем количество ступеней.

Мы уже определились, что наша лестница будет П-образная, т.е. с поворотом на 180 градусов. Такие лестницы бывают трех типов:

• П-образные лестницы с двумя сдвоенными площадками

• П-образные лестницы с разнесенными площадками (в этом случае площадки разделены несколькими ступенями)

• П-образные лестницы без площадок (с угловыми и забежными ступенями)

• Комбинированные П-образные лестницы с одной площадкой и комплектом поворотных ступеней.

Давайте рассчитаем универсальную П-образную лестницу с двумя площадками на разных уровнях, разделенными прямой ступенью.

Мы уже определились, что нам нужна лестница на определенную высоту (в нашем случае 3 200мм)

Теперь нам предстоит ответить на следующие вопросы:

•    Какой шаг подъема выбрать?

•    Сколько ступеней будет у лестницы?

•    Не ударимся ли мы головой о потолок, поднимаясь по такой лестнице?

•    Сколько места займет лестница в помещении?

Рассмотрим все по порядку.

Шаг подъема. Модульные лестницы имеют замечательную возможность гибко регулировать шаг подъема ступени, который и определяет комфортность подъема или спуска по лестницы. Приведем общие советы по выбору шага подъема ступени:

•    150-190 мм – наиболее комфортный, но и самый дорогостоящий вариант (отлично подходит для детей и  пожилых людей)

•    195-220 мм -  вариант наиболее подходящей по соотношению цена/комфорт подъема-спуска.

•    Более 220 мм – эконом варианты или компромиссные варианты, когда ограничения помещения или проема столь существенны, что не удается установить полноценную лестницу с меньшим шагом подъема ступеней.

Для нашей планируемой лестницы возьмем шаг подъема ступени равным 160 мм, как достаточно комфортный и подходящим абсолютно всем членам семьи. Таким образом, мы будем пониматься  на высоту 3200 мм по ступеням с шагом 160 мм. Это займет у нас 20 подъемов (просто разделите 3200 на 160).

Если мы на 20 подъемов установили бы 20 ступеней, то очевидно, что самая верхняя ступень будет вровень с полом второго этажа (будет являться продолжением пола), что в большинстве случаем бессмысленно.

Поэтому количество ступеней должно быть меньше на 1, чем количество подъемов. Получаем, что наша лестница будет состоять из 19 ступеней, но будет иметь 20 подъемов:

Размер наших ступеней:

• Сосна - 900х300х40мм

• Бук – 1000х300х40мм.

Так как ступени устанавливаются с небольшим нависанием (в нахлест) друг над другом (длина проекции верхней ступени на предыдущую равна 75мм), то каждая ступень (кроме самой верхней) по горизонтали будет занимать 300-75=225 мм, что составляет стандартный размер  проступи.

Что бы определить, сколько места в помещении займет 1-й марш из 9 ступеней и одной площадки. Надо всего лишь умножить длину проступи (именно столько пространства по горизонтали занимает каждая ступень), т.е. на 225 мм и прибавить к результату длину площадки, у нас этот размер составляет: 925 мм. Получаем следующий расчет Длина лестницы первого марша (по полу):

L1 = 9 ступеней х 225 мм. + 925 мм. = 2 950 мм.

Аналогично рассчитаем второй  и третий марш

L2 = 1 ступень х 225 мм. +  925 мм. + 850 мм.  = 2 000 мм.

L3 = 6 ступеней х 225 мм. + 1 ступень 270 мм. + 880 мм. площадка  = 2 500 мм.

Примечание 1. Последняя ступень № 19  имеет длину 270 мм. что является её полностью видимой стороной в проекции в виде сверху.

Примечание 2. Модульные лестницы хороши тем, что такой параметр как проступь ступени может регулироваться (правда, в ущерб комфорту подъема) от 165 до 225мм (по умолчанию 225мм). Таким образом, длина «по полу» нашей планируемой лестницы может быть «сжата», что позволит вписать такую лестницу, даже в самое небольшое помещение с небольшим проемом, но тогда лестница станет «круче».

Теперь ответим на такой важный вопрос, сможем ли мы подняться по такой лестнице и не удариться головой о проем. Отобразив на нашем рисунке ступени и габариты проема, давайте обозначим высоту каждой ступени. Мы знаем, что общая высота лестницы должна быть 3200 мм, а межэтажное перекрытие составляет 200 мм, тогда высота от пола до потолка будет 3200-200 = 3000мм. Представим, что самый высокий человек, который безопасно должен подниматься по нашей лестнице имеет рост 2000 мм (2 метра). На рисунке мы видим, что высота последней ступеньки (вторая ступень) перед входом человека в проемное пространство составляет 160 х 2 ступень = 320 мм.

Если человек ростом 2000 мм. встанет на вторую ступень (высотой 320 мм), то до потолка останется следующая высота: 3000 - (2000 + 320) = 680 мм. Таким образом, у нас есть запас до возможного удара головой о потолок 680 мм. Таким образом, наша лестница прекрасно подходит под данный проем и будет абсолютно безопасна.

Шаг 3.  Расчет количества балясин для маршевой модульной лестницы.

Расчет сделан для модульных лестниц и комплектующих, только заводов производителей, с  которыми работает наша компания.

В модульных лестницах, как правило, используются стильные металлические балясины разных размеров длиной от 800мм до 1030мм. Балясины крепятся сквозным способом, т.е. балясина проходит насквозь через верхнюю ступень и крепиться в предыдущую. Такой способ крепления усиливает перильную линию и добавляет ступеням дополнительную боковую поддержку.

Таким образом, для нашей П образной лестницы потребуется 17 балясин. Так же мы сознательно не поставили балясину на первую ступень, для того что бы расширить угол захода на лестницу с пола первого этажа.

Шаг 4.  Расчет длины перильной линии лестницы.

Здесь все просто, считаем (треугольник) по теореме Пифагора гипотенузу и прибавляем к результату 100-200мм. для каждого марша. 100-200 мм это небольшой запас длины, который требуется, что бы немного удлинить перильную линию для большего удобства эксплуатации. Если этого не сделать, то ваша перильная линия начнется ровно на нижней балясине и закончиться точно на верхней, что будет эстетически не привлекательно:

Шаг 5.  Расчет балюстрады лестницы.

Балюстрада лестницы - это ограждение проема верхнего этажа, которое используется для предотвращения выпадения людей на лестничный марш.

Балюстрада состоит из таких же балясин и перил, которые используются в лестнице.

Балясины балюстрады. Необходимо продумать с какой частотой будем устанавливать балясины:

• Каждые 16 - 19 см – такая частая установка балясин отлично подходит, если у вас в доме есть маленькие дети. Такая балюстрада будет надежной (много точек крепления) и абсолютно безопасной, но и более дорогостоящей.

• Каждые 20 - 25 см -  наиболее простой экономичный вариант, но менее безопасный, если в доме есть маленькие дети.

Перильная линия. Что бы оценить, сколько метров перил понадобиться для балюстрады, необходимо просто измерить все расстояния в планируемом месте установки балюстрады и сложить их A + B + C + D + E.

П-образная лестница: виды, расчёт наклона и количества ступеней

П-образными лестницами называются конструкции, где поворот маршей осуществляется на 180⁰, то есть, в противоположную сторону и это является основанием для классификации. Такие обустройства разделяют на два вида – с площадкой и поворотными (забежными) ступенями.

Ниже мы обратим внимание на эти различия, сделаем простые расчёты, а также посмотрим видео в этой статье на эту же тему.

О П-образных конструкциях

Расчёт наклона и количества ступеней

Расположение балясин на деревянной лестнице

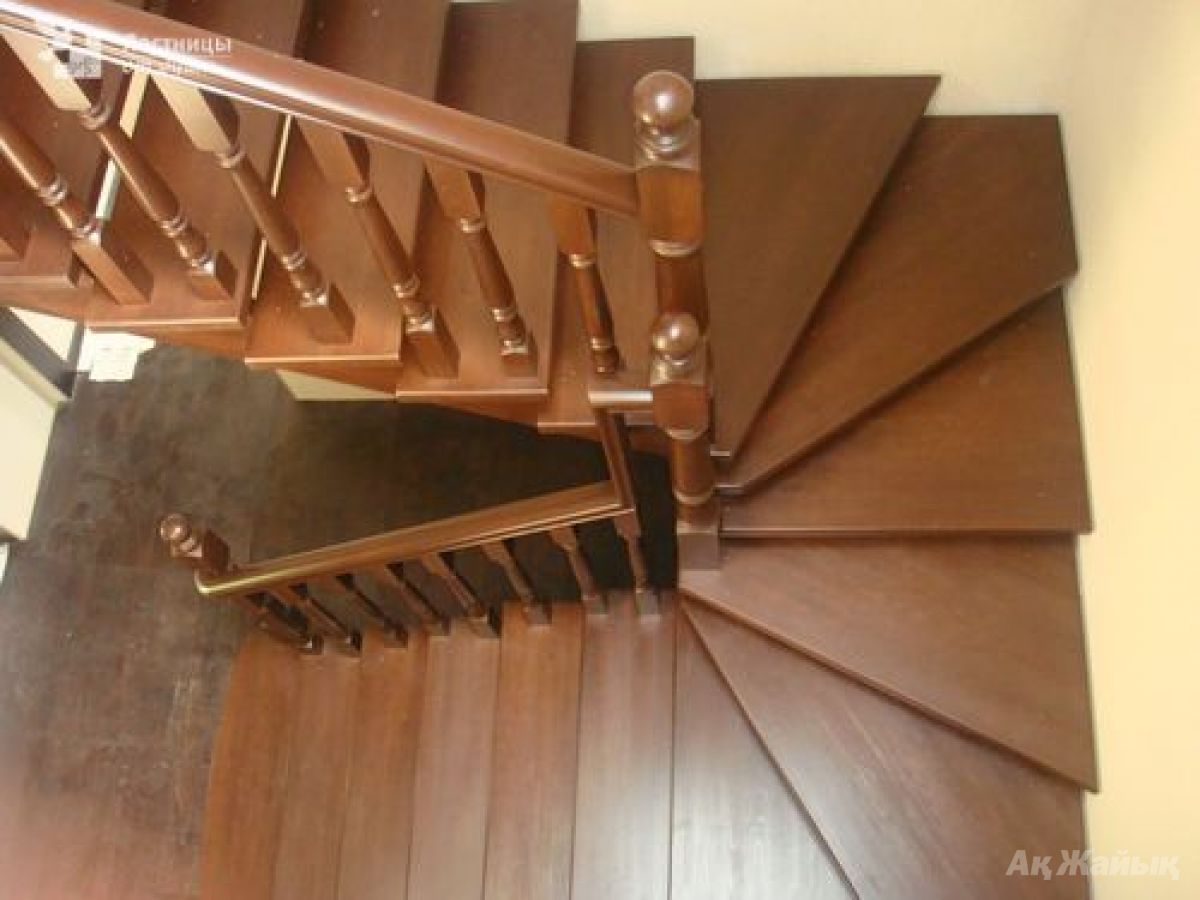

П-образная лестница с забежными ступенями

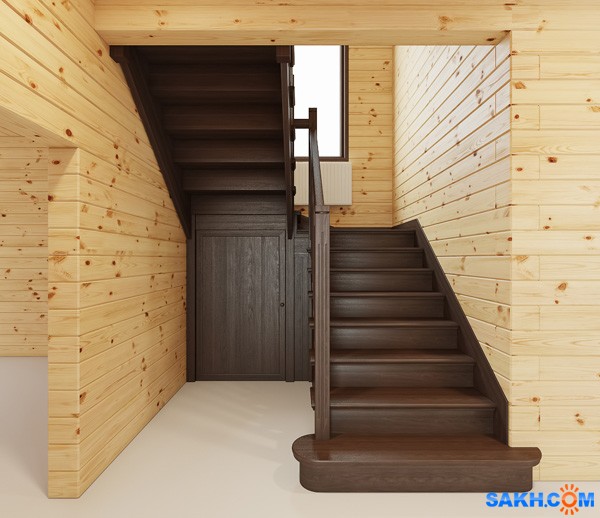

П-образные лестницы можно встретить как в общественных зданиях, так и в частных домах. Состоят они из трех маршевых пролетов, благодаря чему могут выдерживать даже большие нагрузки. С их размещением в торговых центрах, государственных общественных учреждениях и других больших зданиях проблем нет, а вот что касается загородных домов, то устанавливать п-образную лестницу можно только там, где есть много свободного пространства.

Как же правильно осуществить монтаж лестницы с забежными ступенями на второй этаж? Какие виды п-образных конструкций бывают? Об этом и пойдет речь далее в статье.

Виды п-образных лестниц

Наиболее надежными являются цельные п-образные лестницы с забежными ступенями. Отличаются они простотой и твердостью, что обеспечивается раствором бетона, заливаемым в заранее подготовленную опалубку. Подходит такая конструкция, прежде всего, тем, кто ценит практичность. А вот по внешнему виду такая лестница несколько проигрывает в сравнении с конструкциями на косоурах, тетивах и больцах. П-образная конструкция на тетивах и косоурах, особенно созданная своими руками, выглядит более интересно (см. фото). В ее основе располагается балка, которая делает такую лестницу не только практичной, но и приятной с декоративной точки зрения.

Конструкции на больцах на второй этаж объединяют в себе конструкторские и дизайнерские мысли. Это уникальная конструкция, основана на единственном креплении каждой ступеньки к несущей стене. Это позволяет сделать лестницу с забежными ступенями не только интересной з дизайнерской точки зрения, но и максимально надежной. Просто замечательно такие лестницы будут смотреться в стиле хай-тек.

Дизайн конструкций

К сожалению, п-образные конструкции, несмотря на свое многообразие, не такие популярные, как хотелось бы, прежде всего потому, что занимают много места. Позволить их установку могут лишь владельцы больших домов. Размещается п-образная конструкция, ведущая на второй этаж, в основном посредине помещения. При этом наилучшим материалом для изготовления ступенек будет дерево, а перил – нержавеющая сталь, как, например, на фото. Таким образом, можно создать своими руками действительно интересное практичное приспособление, которое станет настоящим украшением интерьера.

Если вместо нержавеющей стали для создания перил использовать стекло или пластик, можно получить замечательный элемент декора в стиле хай-тек. Для создания лестницы в классическом стиле подойдет либо монолитная конструкция, либо древесина самых разных сортов. Прежде всего в данном случае упор делается на экологичность. Чтобы сделать п-образную конструкцию более интересной для ступеней и перил можно использовать разные сорта древесины.

Создание лестницы своими руками

Для того чтобы сделать лестницу из дерева на второй этаж своими руками, прежде всего, необходимо создать ее каркас (см. видео). Для этого на месте будущей конструкции устанавливаются деревянные балки, которые будут служить опорой балкам из металла, которые в свою очередь устанавливаются на них сверху. Металлические балки желательно дополнительно прикрепить к стенам.

Далее при помощи саморезов к элементам из металла крепятся уголки, поверх которых будут располагаться деревянные ступени. Ступеньки лучше всего изготавливать из бука или дуба, которые являются более прочными.

П-образную бетонную лестницу с забежными ступенями создавать своими руками более хлопотно. Каркас такой конструкции делается также как и в предыдущем случае, но к металлическим балкам снизу дополнительно прикрепляется арматурная сетка.

Опалубка делается для каждой ступени отдельно. Также при необходимости дополнительно делается боковая опалубка. После этого вся конструкция заливается бетонным раствором. Когда бетон полностью затвердеет, опалубку снимают и начинают отделку каждой ступеньки по отдельности.
